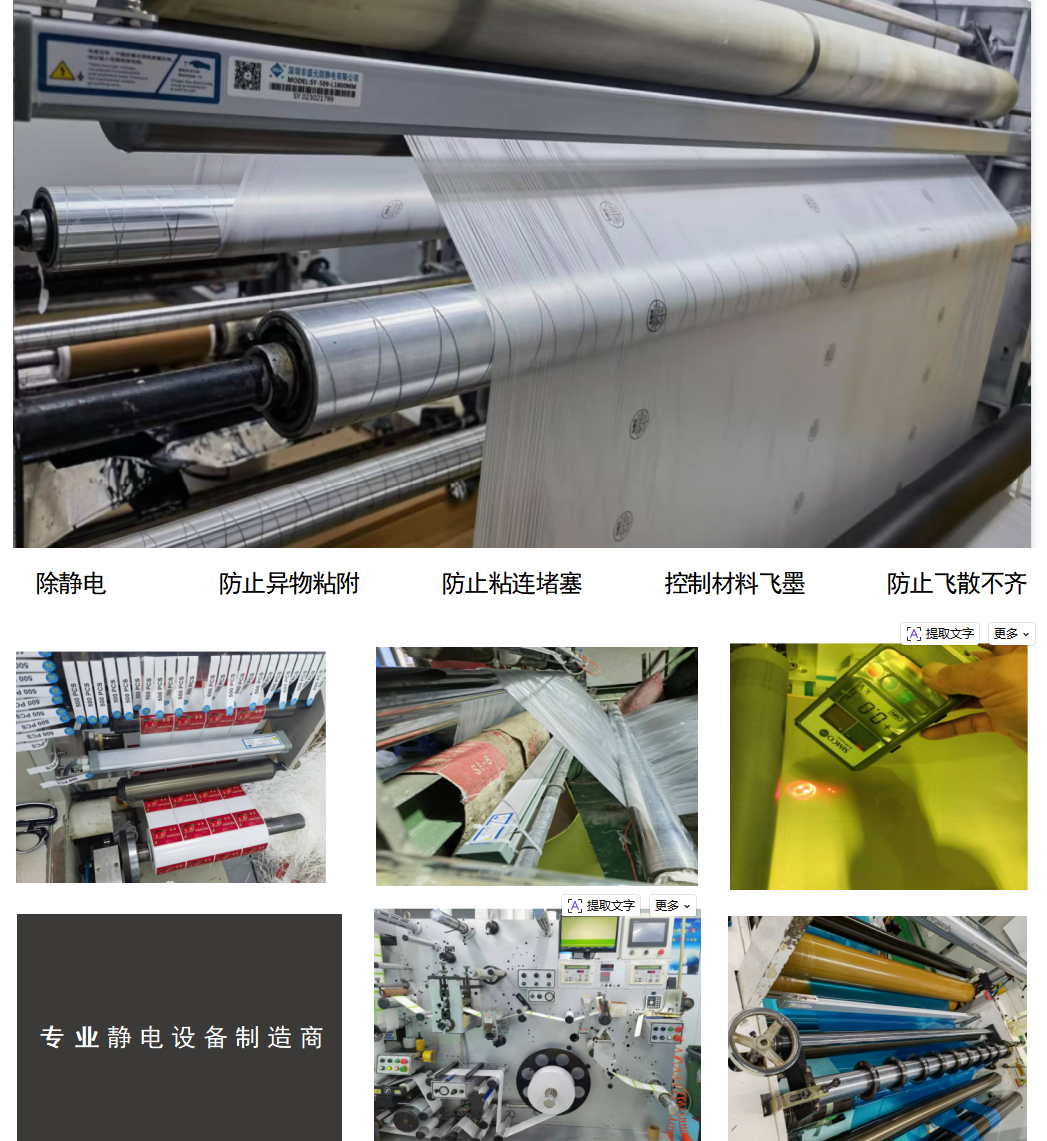

产品适用于纺织、塑胶、薄膜、印刷行业
有效解决因静电产生的问题
高 效 除 静 电
让远离静电困扰，还你一个干净的生产环境
工作方式

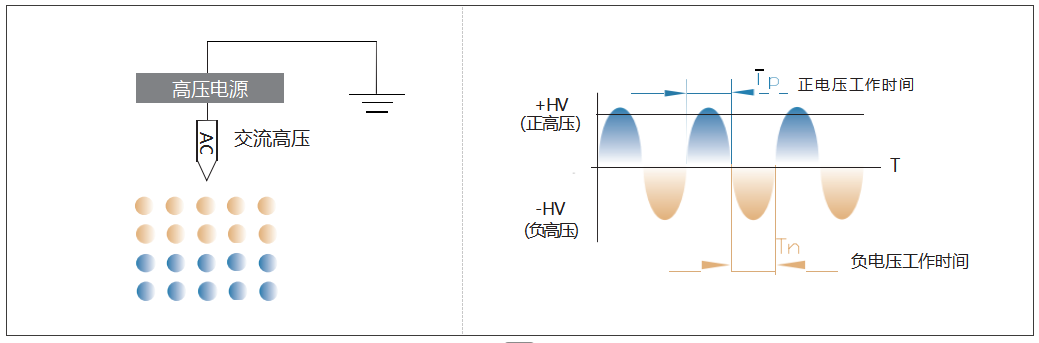

SY-504A离子棒采用交流高压， 通过阻抗耦合器件作用于专用发射电极，使空气分子电离， 产生正、负离子； 并输送至被消除 静电物体表面，中和正、负静电电荷，达到高效、可靠消除静电的目的。
消电能力
| 其它测试条件下，所测数据见下表 |

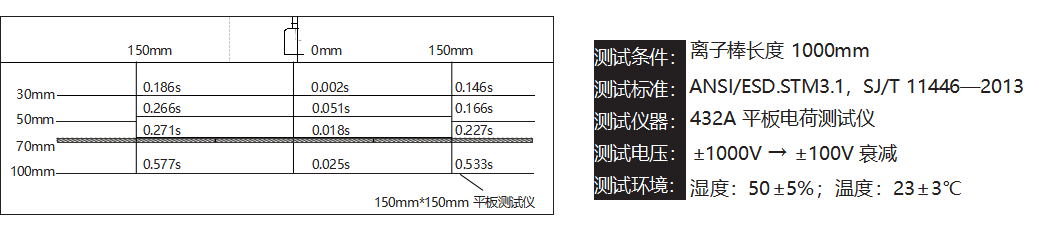

测试方位示意图 | 被测离子棒长度：1000mm 电源：7000v |
| 测试距离（mm） | 消电性能 | 平衡电压 |
垂直 | 水平 | 正消电时间（S） | 负消电时间（S） | 最小 电压（V） | 均值 电压（V） | 最大 电压（V） |
30 | -150 | 0.126 | 0.186 | -220.3 | -71.9 | 76.5 |
0 | 0.002 | -0.002 | -1136.6 | 1.5 | 1139.6 |
150 | 0.104 | 0.146 | -292.7 | -71.7 | 149.3 |
50 | -150 | 0.147 | 0.266 | -244.1 | -79 | 86.1 |
0 | 0.051 | 0.003 | -1130.3 | -1.95 | 1126.4 |
150 | 0.106 | 0.166 | -315.4 | -81.3 | 152.8 |
70 | -150 | 0.186 | 0.271 | -251.1 | -76.9 | 97.3 |
0 | 0.018 | 0.004 | -850.2 | -59.9 | 730.4 |
150 | 0.164 | 0.227 | -318.3 | -81.5 | 155.2 |
100 | -150 | 0.484 | 0.577 | -219.8 | -51.65 | 116.5 |
0 | 0.023 | 0.025 | -587.1 | -76.95 | 433.2 |
150 | 0.365 | 0.533 | -284.7 | -57.3 | 170.1 |
产 品 特 点
注重安全性、易用性、耐用性 稳定性
产 品 规 格
产品细节 / 产品参数 / 产品尺寸
产品参数

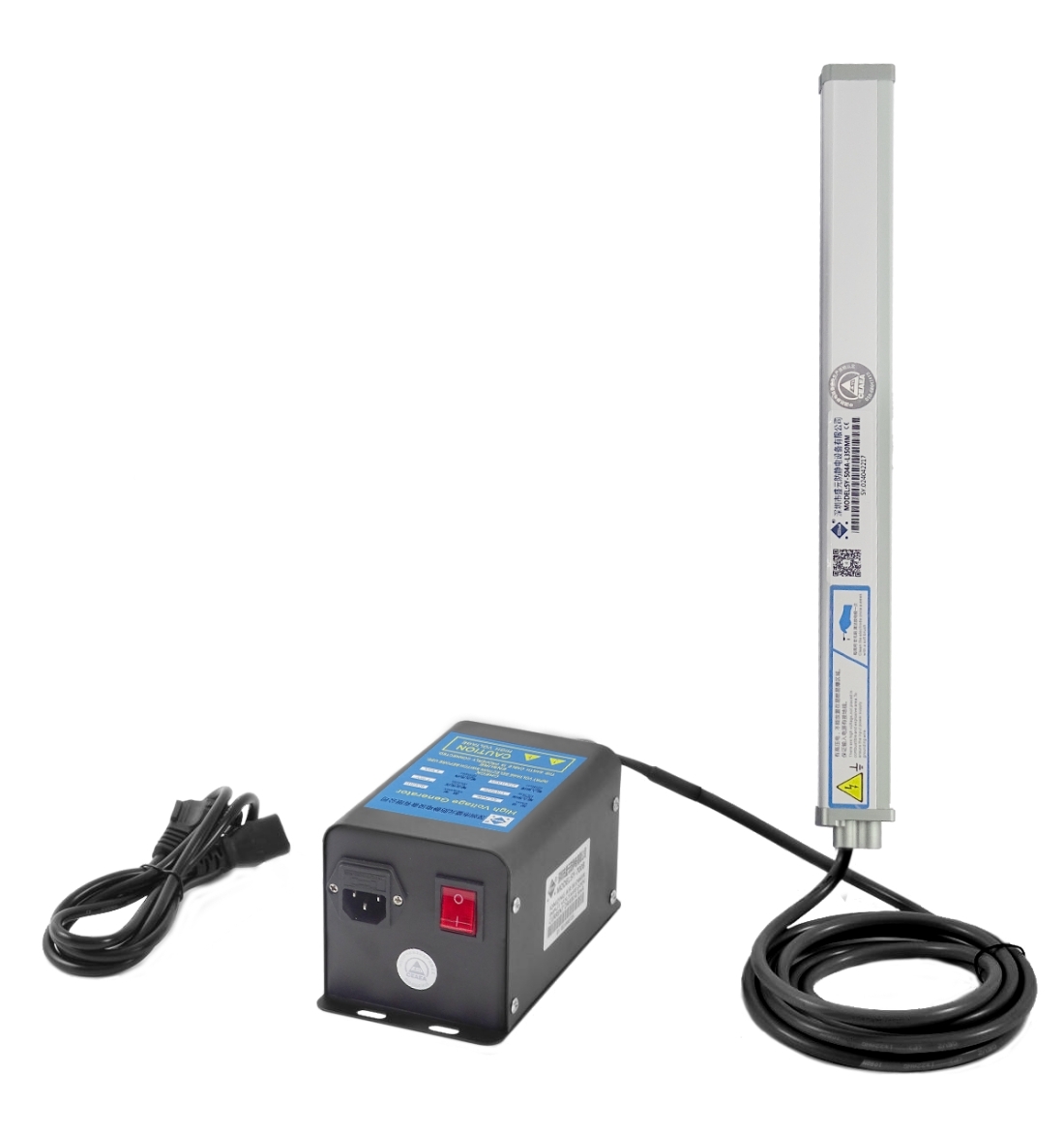

型 号 | SY-504A |
工作电压 | AC7000V |
功 率 | 10W |
离子发射 | 交流 |
发射电极 | SUS |
放电结构 | 电阻耦合 |
消电范围 | L*W*H（110mm → 3000mm）*300mm*100mm |
安装距离 | 30 → 150mm |
离子平衡 | ≤ | ±50V| （AVG） |
消电速度 | ≤ 1.0S（工作距离 100mm） |
工作温度 | 0℃ - 50℃ |
工作湿度 | ＜ 70% |
外形尺寸 | L*W*H（110mm → 3000mm）*21.4mm*33.2mm |
棒体材质 | 阻燃 PVC、AL |
安装附件 | M5×20 六角安装螺栓 |

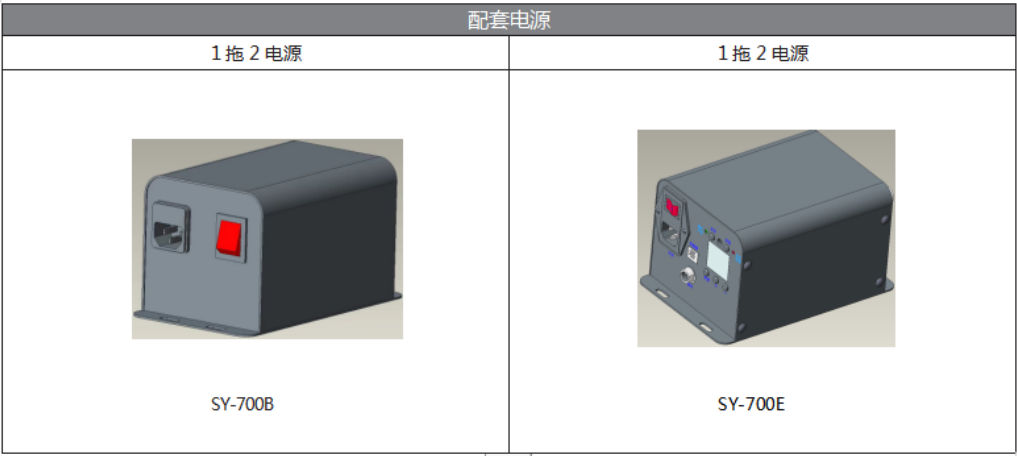

配套电源 | SY-700B(选配SY-700E) |
高压连接线长度 | 2.5m（可按要求定制，最长尺寸 8m） |
质保年限 | 1 年 |
认证证书 | CE |
产 品 规 格
产品细节/产品参数/产品尺寸

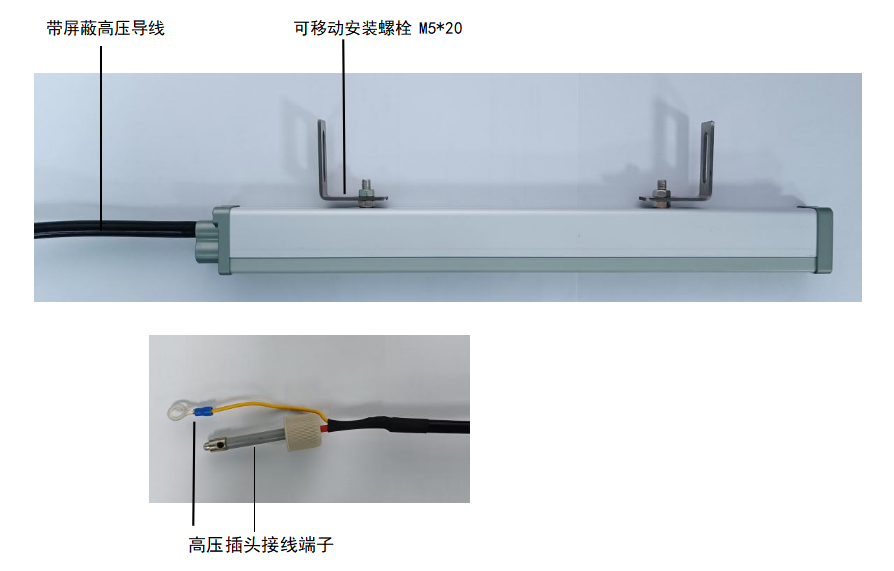

产品细节

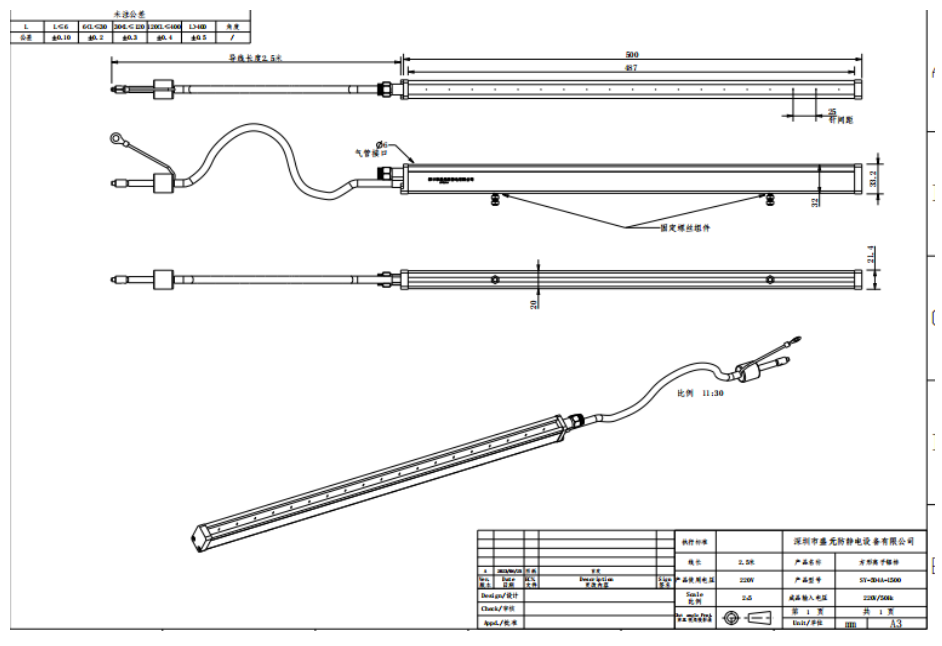

产品尺寸
产 品 使 用
使用步骤/安装位置/包装附件
产品使用步骤

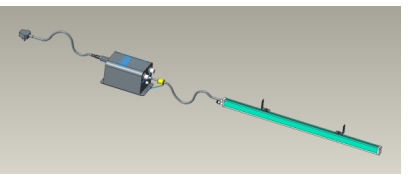

选择最佳的消电位置，将棒体和配套的高压电源安装牢固。将棒体的高压插头插入配套的高压电源高压输出连接座内。将棒体的接地端子连接到高压电源接地螺柱上。开启电源开关，开关指示灯亮显示电源工作，电极针处将产生正、负离子，去中和物体表面静电。
产品安装位置

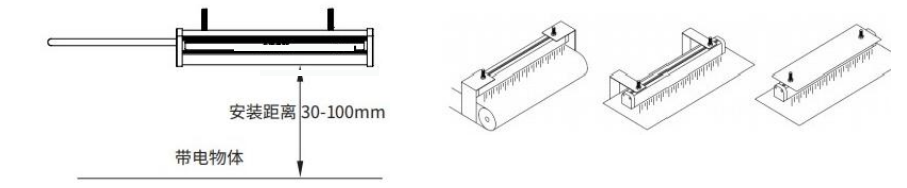

经过对现场工况环境的静电检测，选择最佳的消电位置，将棒体和配套的电源适配器安装牢固。 (距被消静电物体表面约30~100mm 处为佳)安装角度应垂直于带电体表面。
离子棒条形接地电极不允许覆盖他物。

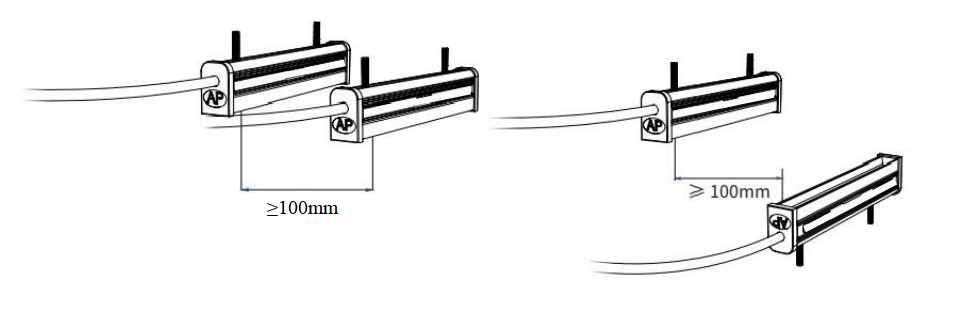

两根离子棒并排安装间隔100mm 以上为宜，如果要面对面安装，两根离子棒需错开100mm 以上为宜。

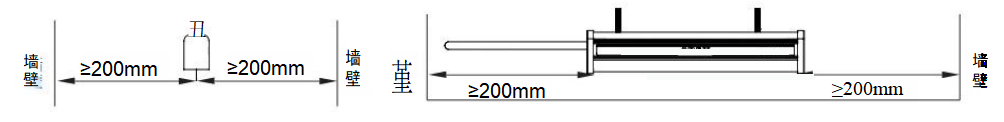

距离墙壁等障碍物200mm 以上为宜。

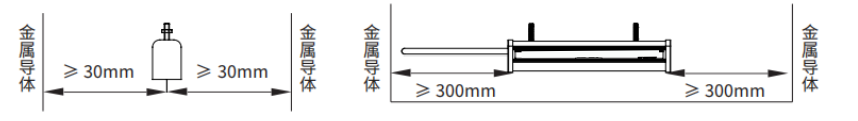

为离子棒安全使用，离子棒放电极周围应至少远离金属导体、金属接地体30mm 以上，棒体必须可靠连接接地线，接地电阻小于4欧姆。
包装附件
品名 | 图片 | 料号 | 规格 | 数量 |
不锈钢六角螺栓 |
| 0JXT03001 | M5*20 安装螺栓 | 按需 |
安全警示
1、在安装和使用本设备之前请仔细阅读使用说明书。
2、整套设备在使用过程中，必须可靠接地，接地电阻小于 4 欧姆；否则易导致离子棒异常甚至损坏。
3、不宜在＞ 70% 湿度环境中使用本设备。
4、严禁在易燃和易爆环境中使用本设备。
5、严禁擅自拆卸产品，内部维护和修理必须由专业人员进行。
6、产品工作时严禁沾染液体，否则会发生异常，导致触电或火灾。
7、检查或更换产品时，须关闭电源，否则可能会造成触电或火灾。
8、产品专为除静电而设计，严禁做其它用途，任何非正常使用可能会造成机器故障、触电、火灾等隐患。
9、通电状态下，严禁触碰电极针，否则易造成故障。
10、放电针为尖锐金属物，请小心使用。
11、产品通电前，请检查所配电源规格，任何不符合规格的电源供电会给产品造成损坏甚至故。
12、请定期检查产品电源线，如有破损请立即更换，否则易造成漏电、工作异常等问题。
故障解决方案
NO | 出现的问题 | 可能的原因 | 解决方案 |
1 | 除电性能明显下降 | 放电针污染及损坏 | 清洁或更换离子棒 |
离子棒设置方位不妥 | 确认最佳安装位置 |
2 | 除电性能降低 | 离子棒周围存在导体或其它离子棒 | 移除（动）导体或其它离子棒 |
3 | 无法消电 | 高压连接线损坏 | 返厂维修 |
离子棒绝缘损坏 | 返厂维修 |
接地不良 / 无接地 | 检查离子棒及厂房设备电气接地情况 |
4 | 产品烧损 | 离子棒绝缘损坏 | 返厂维修 |
维修保养
为保证该产品性能的良好，应根据使用环境及所需静电防护要求，及时清理、维护风机，即：用静电刷笔、无尘布蘸 取无水酒精轻轻地清除放电极和金属网罩上的积碳物。注意：
A、必须在切断电源 10 分钟后操作。
B、离子棒在使用过程中，当针尖出现积灰或白色生成物时，须进行清洁。当使用毛刷不能达到清洁要求时，可使用 无尘棉签蘸取无水酒精清洗。
C、清洁后，必须等酒精完全挥发后，再通电工作，不能使用其它任何有机溶剂清洁棒体。
发现离子棒出现烧损现象，应停止使用，并经专业维护人员检查修复，待检测电性能指标正常后方可使用。
售后服务
SY-504A 防电击交流离子棒出厂前经过严密的测试检验、老化处理，性能完全达到使用说明所标注的相关指标。
盛元公司对用户作如下承诺： 从购买之日起一年内， 本公司免费修理或更换任何经本公司检查已经具有缺陷的零部件
但此项承诺不适用以下情况：
(1) 设备被错误使用、安装；
(2) 使用过程中的疏忽、意外所致的损坏；
(3) 自行改动、拆装或经其他非盛元公司授权的服务部门维修过。
电极针属易耗品，不属保修范围。
除上述规定的部件修理或更换外，盛元公司不承担任何因产品错误使用而产生的相关责任。
