盛元 SY-130人体综合测试仪说明书

一， 特点：

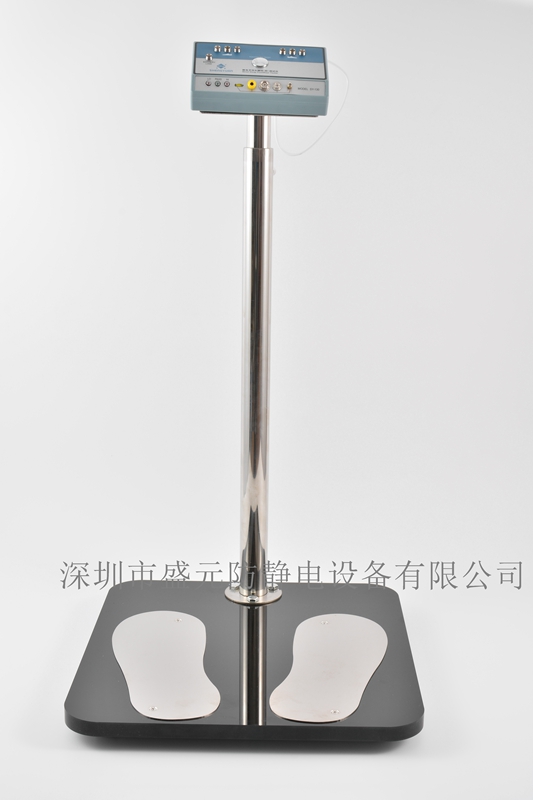

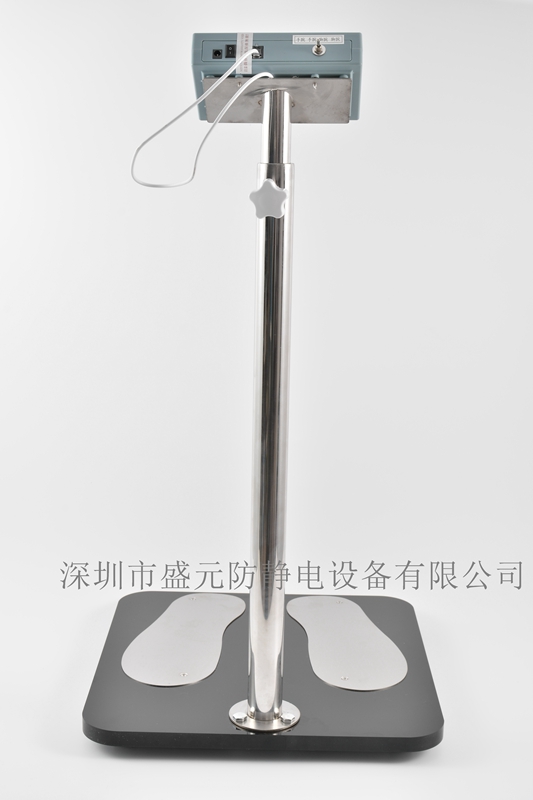

1， 本产品特点突出可快速测试ESD装备，三个独立装置（左鞋、右鞋、手腕带）一次完成ESD检测。见图1

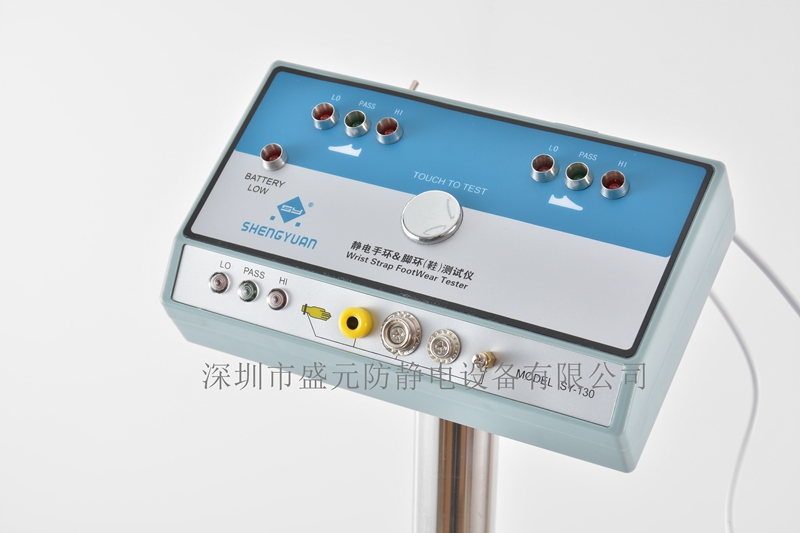

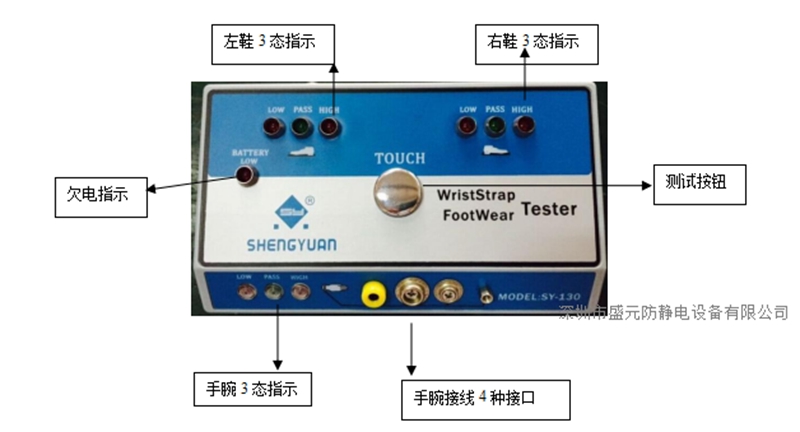

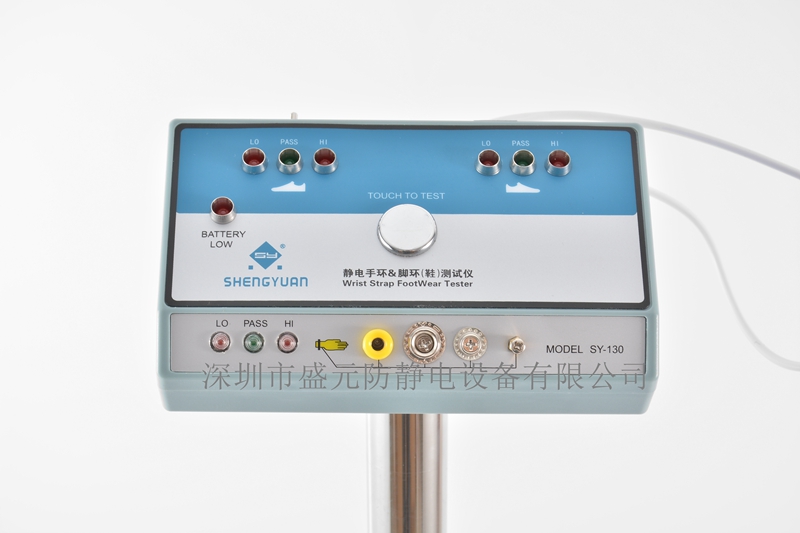

2， 三个分别各三种状态显示，LO（低于设定值）、PASS（设定值范围内）、HI（高于设定值）有报警功能。具体参数见表1。

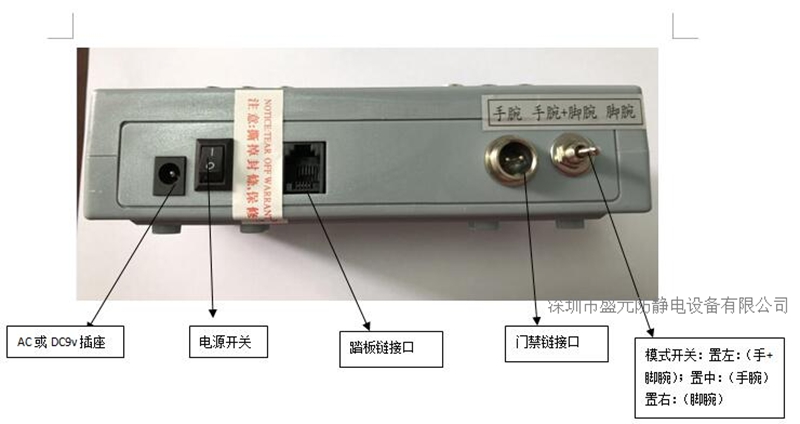

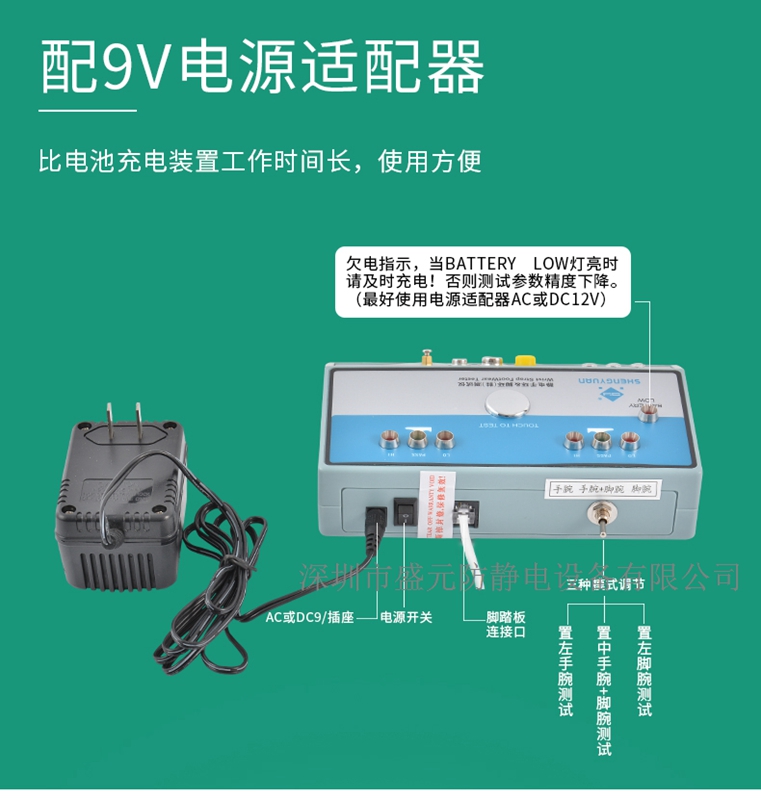

3， 欠电指示，当BATTERY　LOW灯亮时，提醒用户及时充电！否则测试参数精度下降。（最好使用电源适配器AC或DC12V）见图2

图一

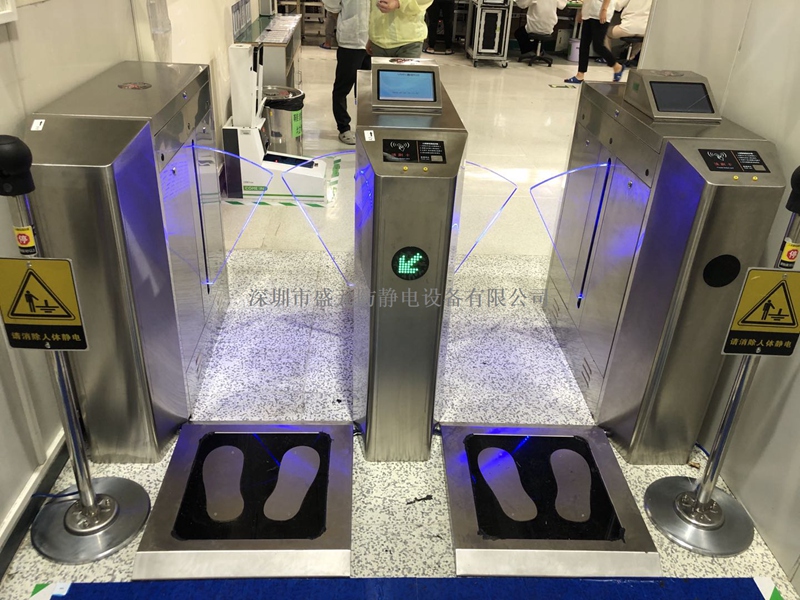

4， 根据客户提供门禁系统动作要求，可开发扩展遥控门禁系统。（选配，连门闸功能的）

图二

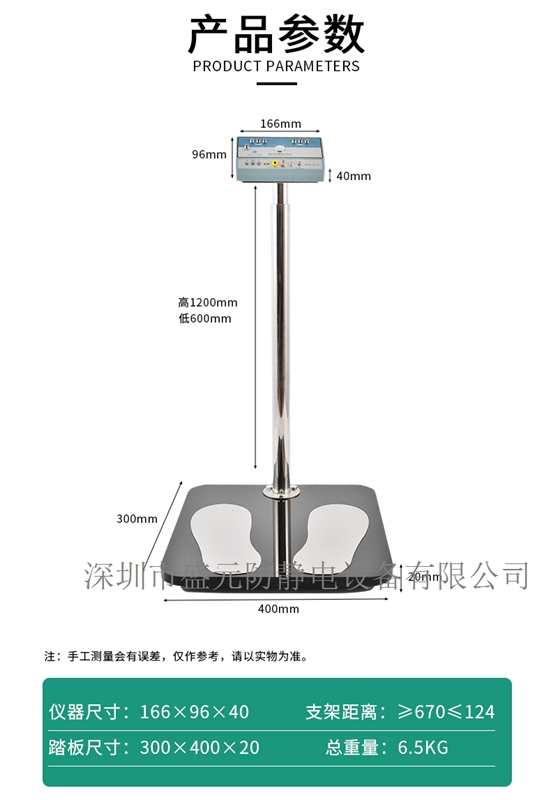

二，技术参数：

表1

（此参数为国标）导电鞋为100kΩ-35MΩ根据用户使用条件声明校正。

三，使用操作：

1,使用前将电池开关置ON位，如果显示不正常或蜂鸣器长鸣，表示机内电池欠电，请插入电源适配器充电可以直接启机使用。静态直流电流为12V/40mA。

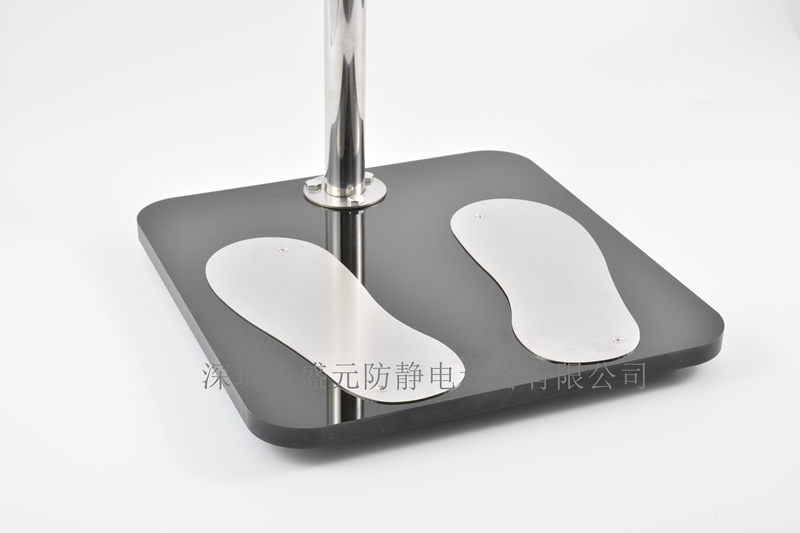

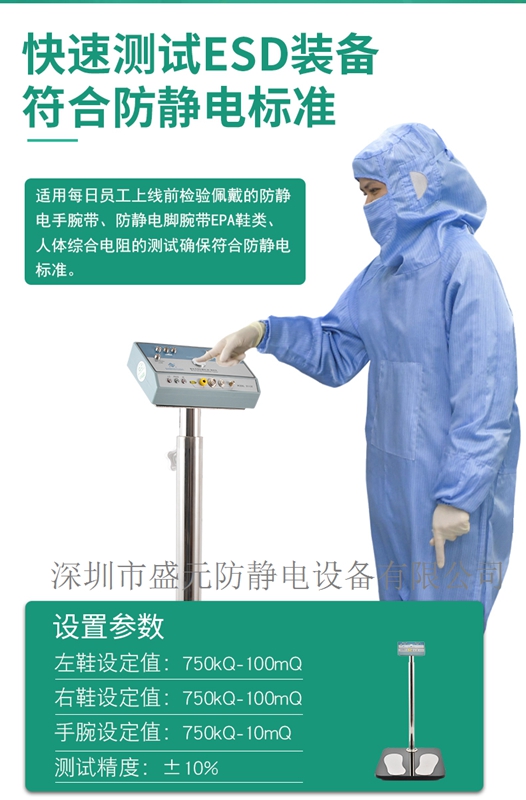

2，ESD测试时，只要双脚分别踏在相对的金属踏板上，戴好手腕带挟入或插入手腕接线口上，手指轻轻按在金属测试按钮就一目了然地知道ESD装备是否合格。注：请勿戴手套或用指甲按在金属测试按钮。正确使用见图3。

四，安装：

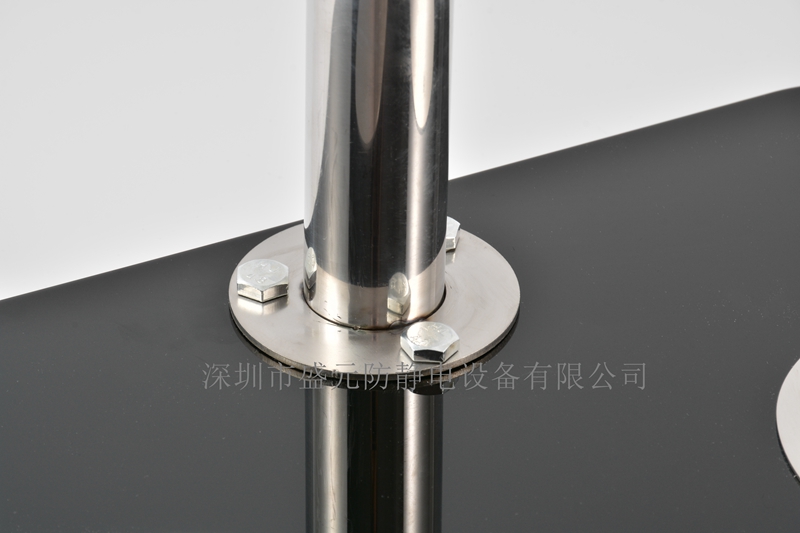

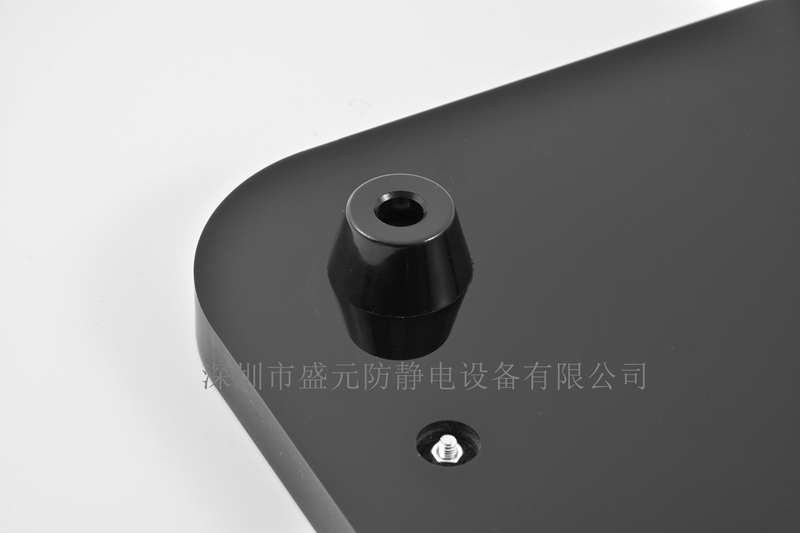

1， 将踏板上的配线支架底部穿出顶部。

2， 三套M8x30mm将支架与踏板固定。

3， 将配线插到仪器底部相对的插线插好。

4， 将仪器固定螺丝M3x15mm两套相对位置固定。

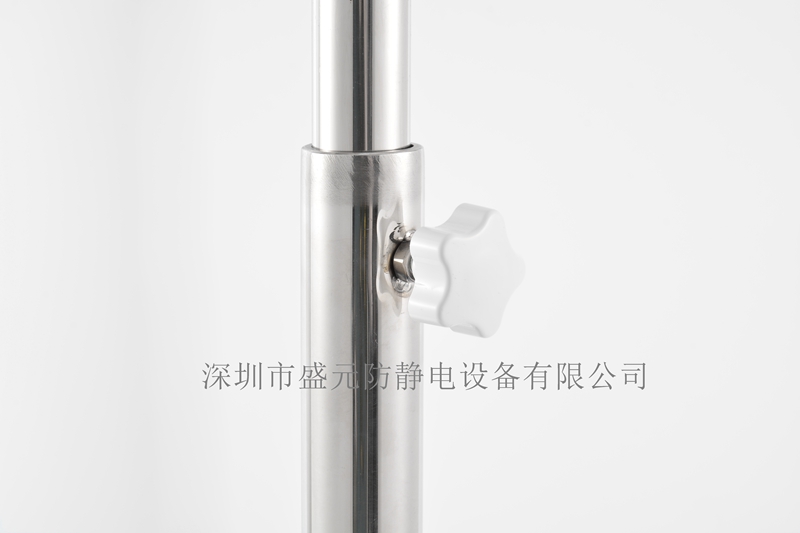

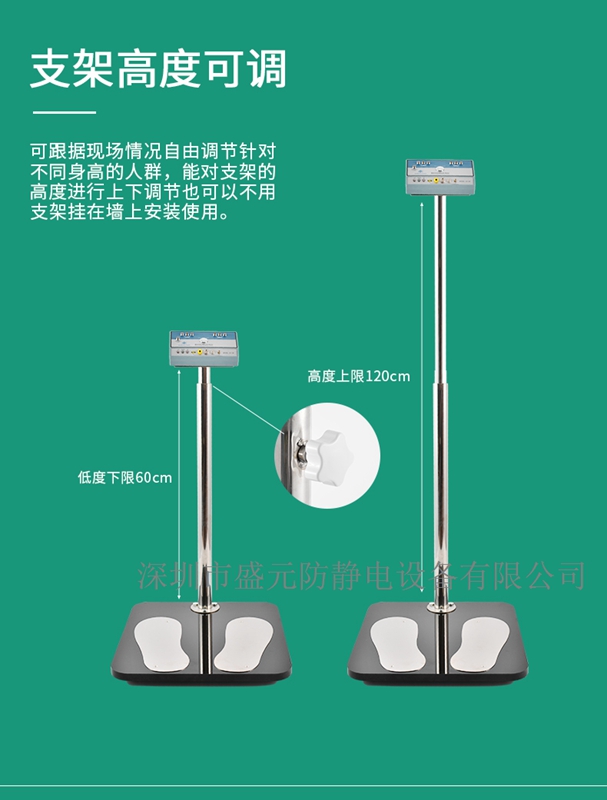

5， 将支架升降锁紧钮两个锁定支架高度。

五，注意事项：

充电时间不要超过8小时！严禁私自拆机维修！支架要放在干燥的地面上。保持踏板清洁和干燥。

六，附件：

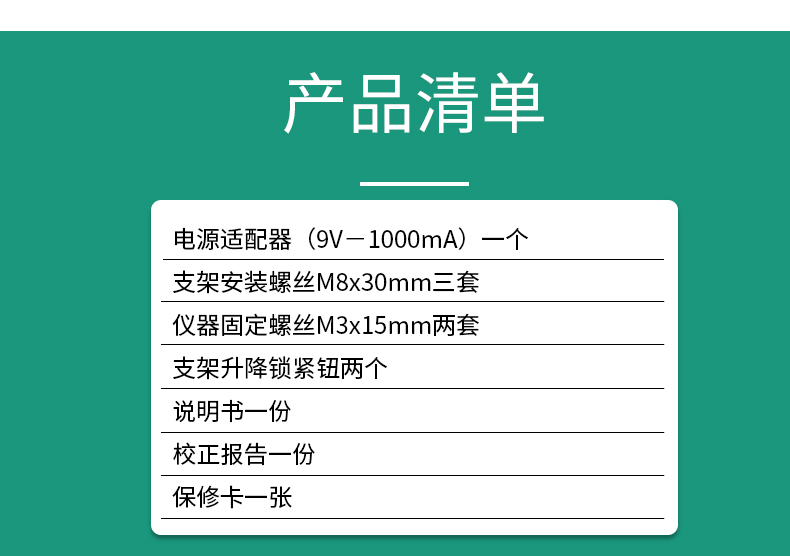

电源适配器（9V－1000mA）一个，支架安装螺丝M8x30mm三套，仪器固定螺丝M3x15mm两套，支架升降锁紧钮两个，说明书一份，校正报告一份，保修卡一张。
