简介：
本产品根据ISO/CD8782-I标准制成，检测手腕带、静电鞋与人体的电阻，并有语音提示检测结果，是静电防护场所中必不可少的检测仪器，采用安全DC12V电源供电，可自行制定测试项目和测试范围。
一、 ESD人体静电综合测试仪的基本部件和功能
1、 不锈钢测试仪，带防水功能
2、 一台双脚电阻传感器脚踏板
3、 手腕带和静电鞋独立检测和同时检测功能。
4、 配合后台管理软件，刷卡自动识别测试项目，电脑100%无纸化记录管理测试数据.
二、 产品使用步骤
1、 检测人员须先把手腕带插入测试孔
2、 双脚站立于检测板上
3、 用手指触摸检测仪上面的金属片
4、 检测人员触摸金属片的瞬间，即可实现并完成检测
三、 闸机的开启条件
1、 闸机依据检测条件，给出检测结果，即检测符合静电值的要求时，输出开闸信号。
2、 若检测条件不符时，电子锁无响应即不开启。
四、 产品出厂参数
以下测试参数都以目前国内为标准，也可以改变成国外测试标准
测试结果 | 静电鞋测试 | 手腕带测试 | 报警声 | 备注 |
LOW | R＜750KΩ | R＜750KΩ | 有 | NG |
PASS | R≥750KΩ | R≥750KΩ | 有 | PASS |
HIGH | R＞100MΩ | R＞10MΩ | 有 | NG |

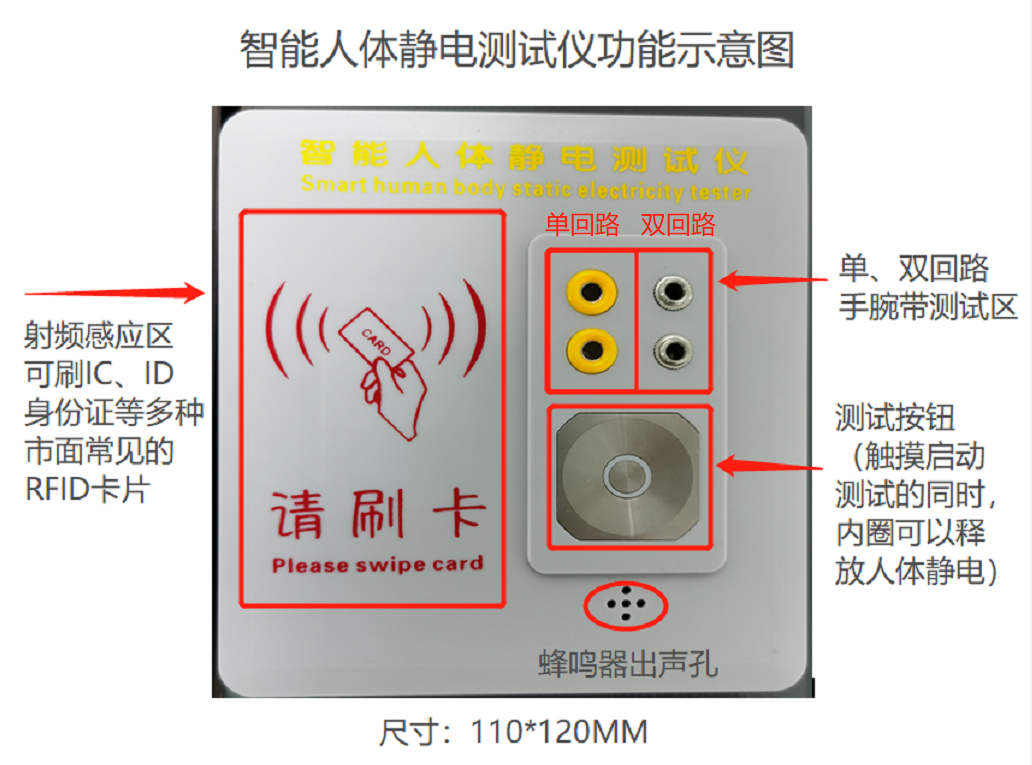

测试仪主机图：

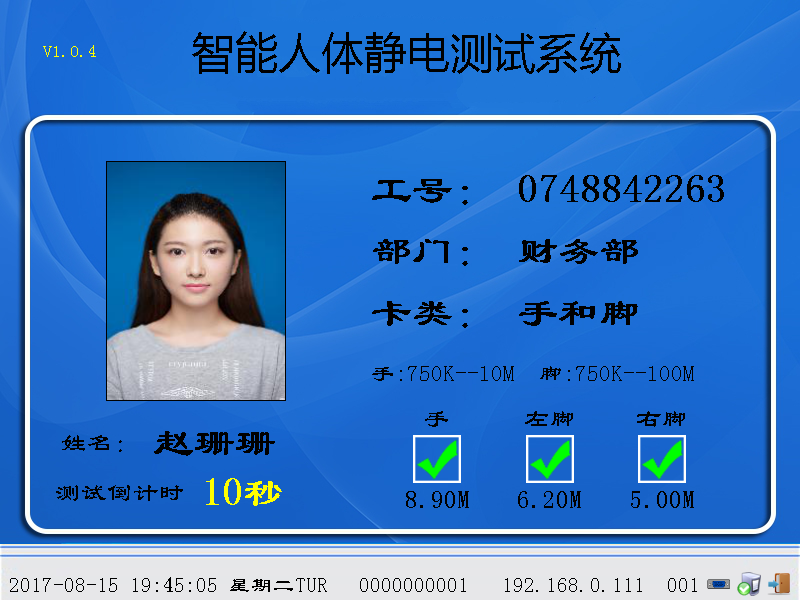

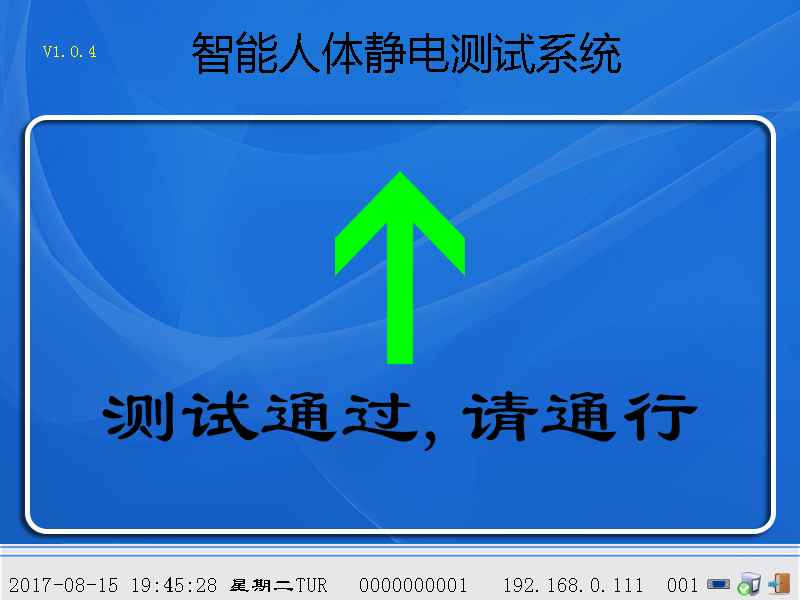

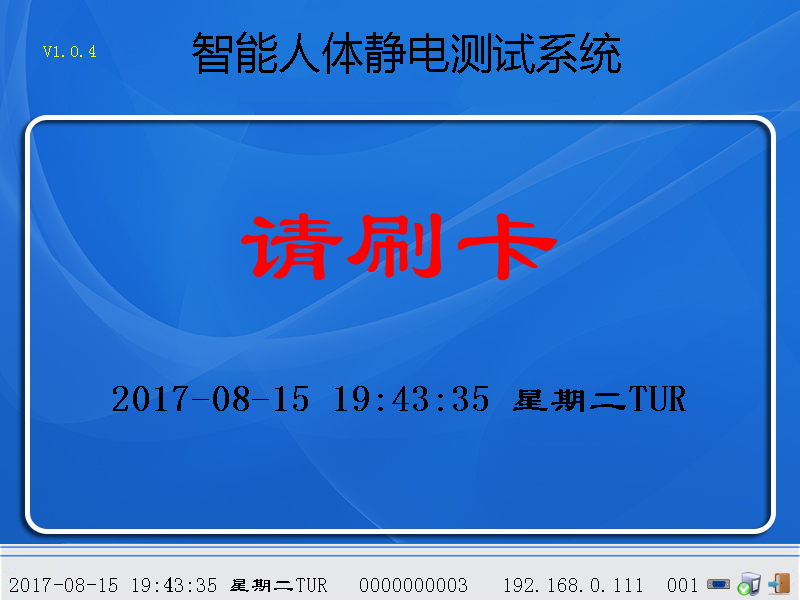

显示效果图:
性能参数：
Windows系统 | 立式 | 壁挂式 |
外形尺寸 | 305*310*1025 | 250*120*400 |
脚踏板尺寸 | 385*340 | 385*340 |
电压 | 220V/50Hz | 220V/50Hz |
电流 | 0.2A | 0.18A |
功率 | 16W | 16W |
屏显 | 8寸LED显示屏 | 8寸LED显示屏 |
测试方式 | 按压式 | 按压式 |
机箱材质 | 304不锈钢 | 304不锈钢 |
环境条件：
湿度：0%~90%
温度：5C°~ 40C°
使用寿命：10年
可外接电锁，直接驱动三辊闸、摆闸、翼闸，电磁锁,风淋室门禁等.
Ø 支持简繁英3种语言，任意选择语言；也可以添加其他语言；
Ø 可自定义公司名称，自定义测试项目，测试范围等；
Ø 语音提示功能：语音播报测试结果。
Ø 实时显示测试电阻值，和图标直观显示、刷卡等，数据自动采集；
Ø 支持全屏幕记录显示，支持真人语音播报；
Ø 测试手腕带（支持单回路/双回路/无绳）
Ø 测试静电鞋（支持单脚测试与双脚测试）
Ø 测试+刷卡+人员信息+阻值实时显示
Ø 可以和考勤软件协调工作；
Ø 数据提供导入导出功能；方便客户进行处理工作；
Ø 软件自动同步时间，人员名单自动同步到ESD设备，可脱机使用；
Ø 多种报表自动汇总，未刷卡名单、测试记录分左脚，右脚，手腕多种明细等
Ø 数据更新可以任意选择，速度稳定，操作随意；
Ø 数据库可以配合考勤软件对接，支持多用户多机实时管理监控；
出厂默认设置：
手腕带：100KΩ~35MΩ
静电鞋：100KΩ~100MΩ
测试仪静电鞋
测试范围：100KΩ – 100MΩ(105~108) 精度±10%
多种测试范围可以任意选择一种，随心所欲。
测试仪手腕带
测试范围：100KΩ – 100MΩ(105~108) 精度±10%
多测试范围可以任意选择一种，随心所欲。
注：本仪器另可符合其他国家标准，由客户定制测试范围的上限及下限阻值。
产品安装：
1. 将测试仪固定安装在需要位置
2. 使用配套电缆线将测试仪和脚踏板连接
3. 通过220V AC-12V DC变压器输入电源
注意事项：
该套系统配件如下:
1. 测试系统软件
2. 测试仪主体及脚踏板
3. 12VDC开关电源(220V输入)
4.产品说明书
5.安装连接线
