一，测试准备：

图1.0

1, 测试仪器： 平版式静电测试仪（型号:Monroe ME-268A）

-----美国进口，专门用于测试离子平衡度的仪器。（产品详情另附）
2，微型直流离子风机

 ---------------上海皎洁专用订制微型风扇（产品图片另附）

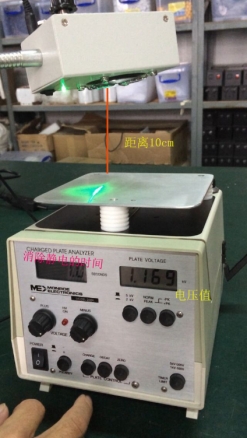

3，微型风扇与测试仪器表面的距离调整为10cm，如图1.0

4，仪器左侧数值“1.0”，表示静电消除的时间；右侧“1.169”表示残余静电压值

二，测试开始：

第一步：

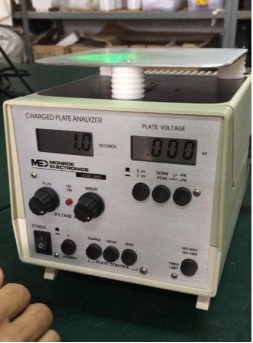

仪器归零，左侧静电消除时间显示为“1.0”，右侧残余静电压值显示为“0.00”，如下图1.1

图1.1

第二步：

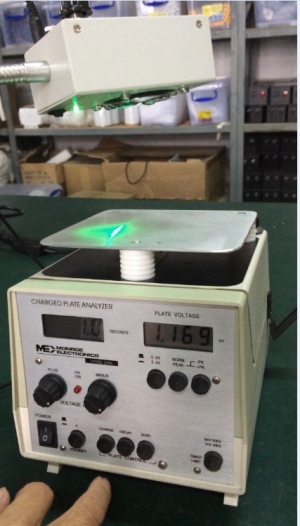

将测试仪器的右侧电压值充到“1.169”千伏，则此时表示测试仪表面带有1.169千伏的静电。如下图1.2

图1.2

第三步：

将微型风扇的出风口对准测试仪器面板，并至距离测试仪器面板10cm的位置，

启动风扇，让离子风吹到测试器面板进行消除静电，

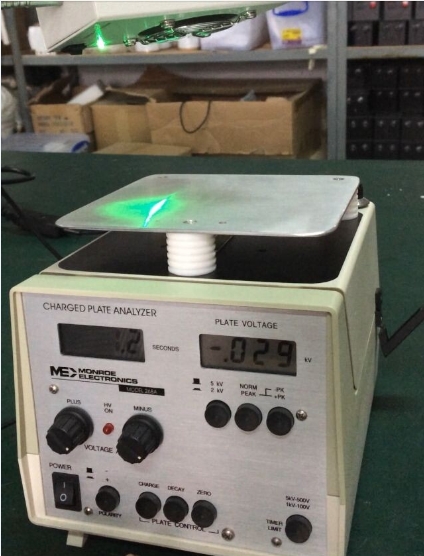

下图1.3所示，仪器右侧数值表示从“1.169”千伏降到“0.29”千伏，左侧数值表示所用的时间为“1.2”秒。

图：1.3

备注：本次测试的温度为22℃，湿度为65RH%

测试结论：

经过本次测试，该微型直流离子风机在10cm测试范围内，将“1.169”千伏在“1.2”秒的时间内降低到“0.29”千伏，所用的时间和残留电压是符合国际标准的，因此该产品是合格产品。

附件一：

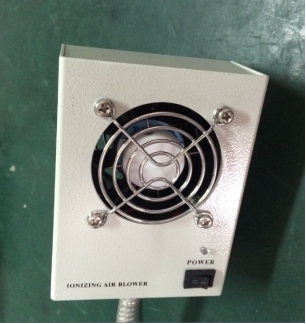

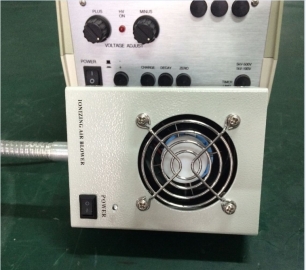

检测产品：  微型直流离子风机图片

附件二：

测试仪器图片+说明书

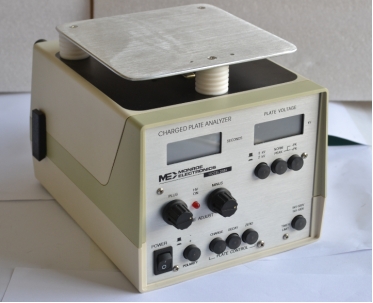

Monroe ME-268A平版式静电测试仪

产品详情：

Monroe ME-268A平版式静电测试仪是测量除静电设备离子平衡度的一种仪器。此款仪器简单、可靠测试各款除静电设备。符合美国ESD3.0标准。卸除式测试面版令测试时更方便更容易。

具体操作：

先将自身电极充电到1KV或5KV，然后用离子设备发射离子使其电压衰减到某个值，得到衰减的时间和残余电压值；可移动电缆连接平板，便于更准确定位到远距离检测。

技术参数：
