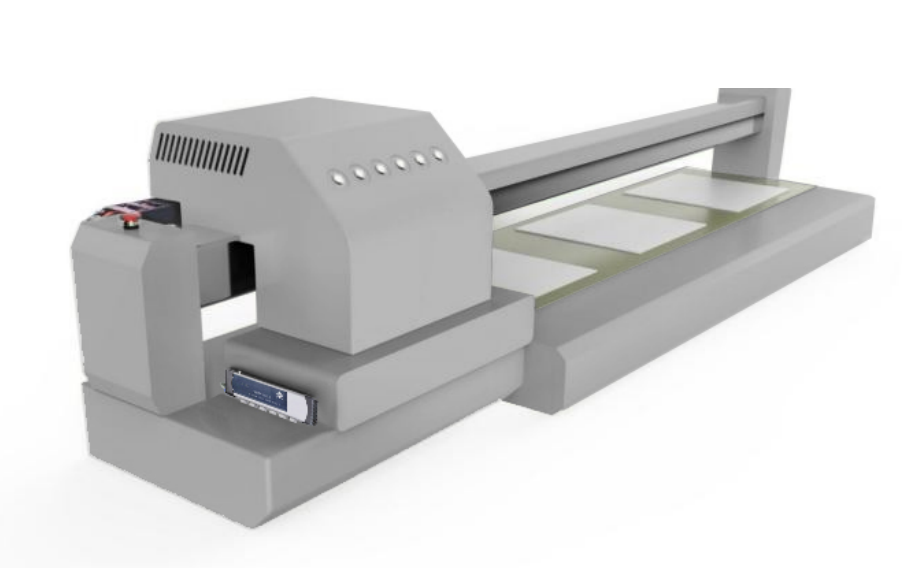

产品主要用于UV数码打印行业
快速解决因静电产生的问题
高 效 除 静 电
对比工频交流离子棒， 消电效果更好

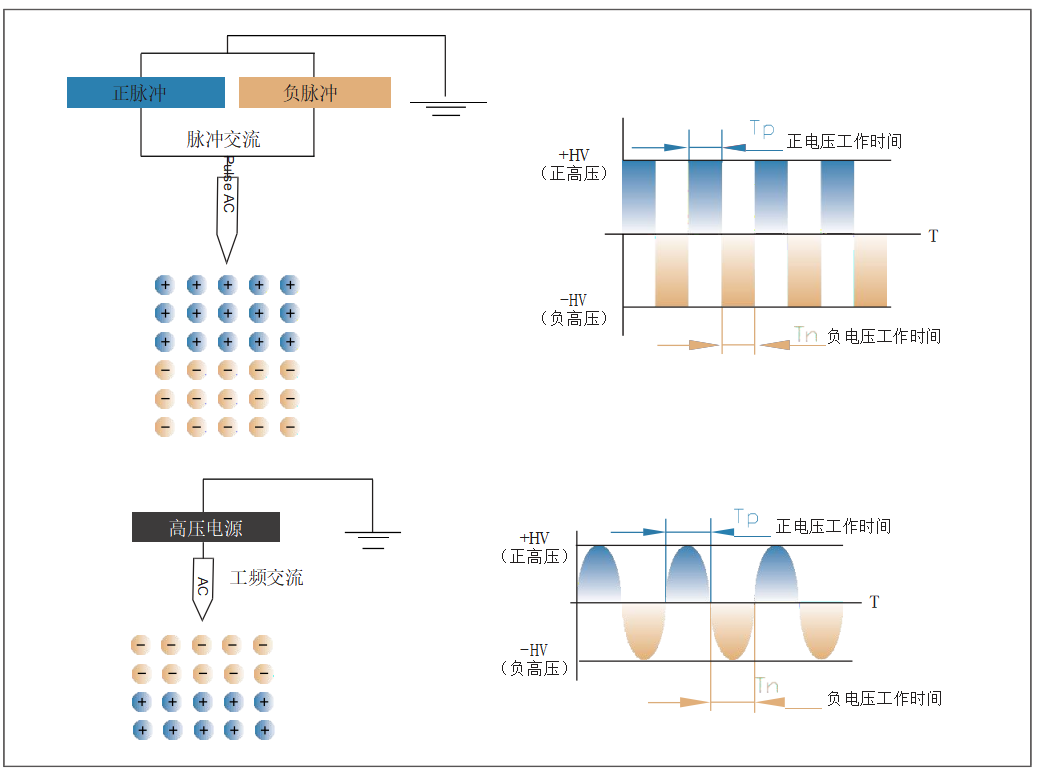

脉冲AC 与传统AC 的对比
脉冲 AC 方式给每根电极针交替施加“＋”“－”高压，生成两种极性离子的方式。
与工频AC 方式相比，离子产生利用率更高，无论为近距离或远距离，均可发挥其静电消除能力。此外，放电频率可调节，可延长消电距离。正负离子输出比可调节，便于智能化控制。
高 效 除 静 电
盛元静电消除器让远离静电困扰， 给您一个干净的生产环境

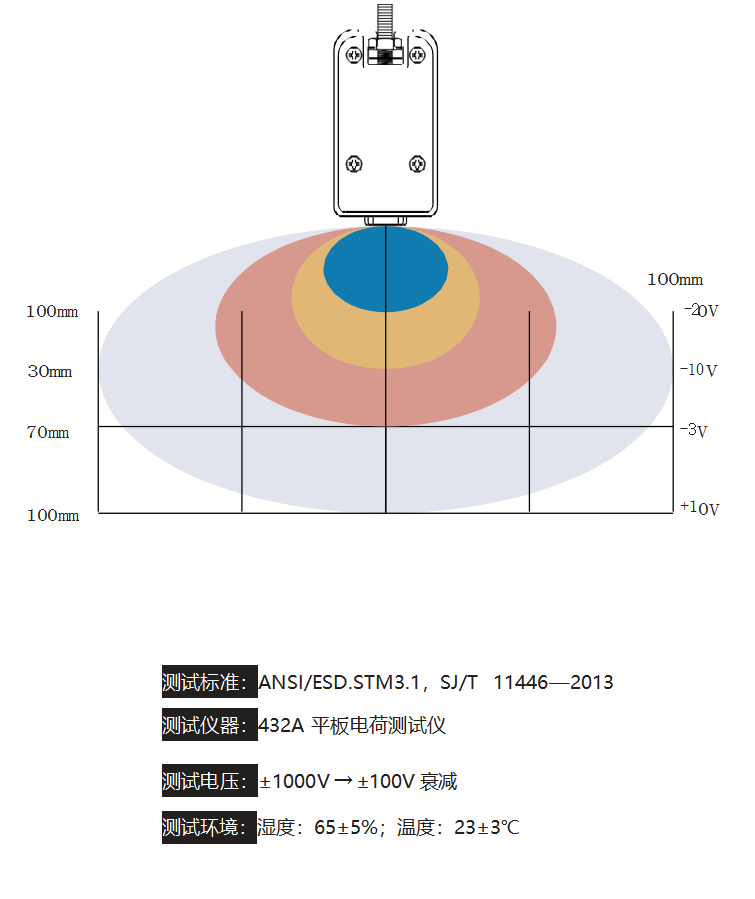

静电消除距离 : 距离 100mm 可在 1s 内高速消除静电静电消除宽度 : 最大可覆盖 200mm 宽度

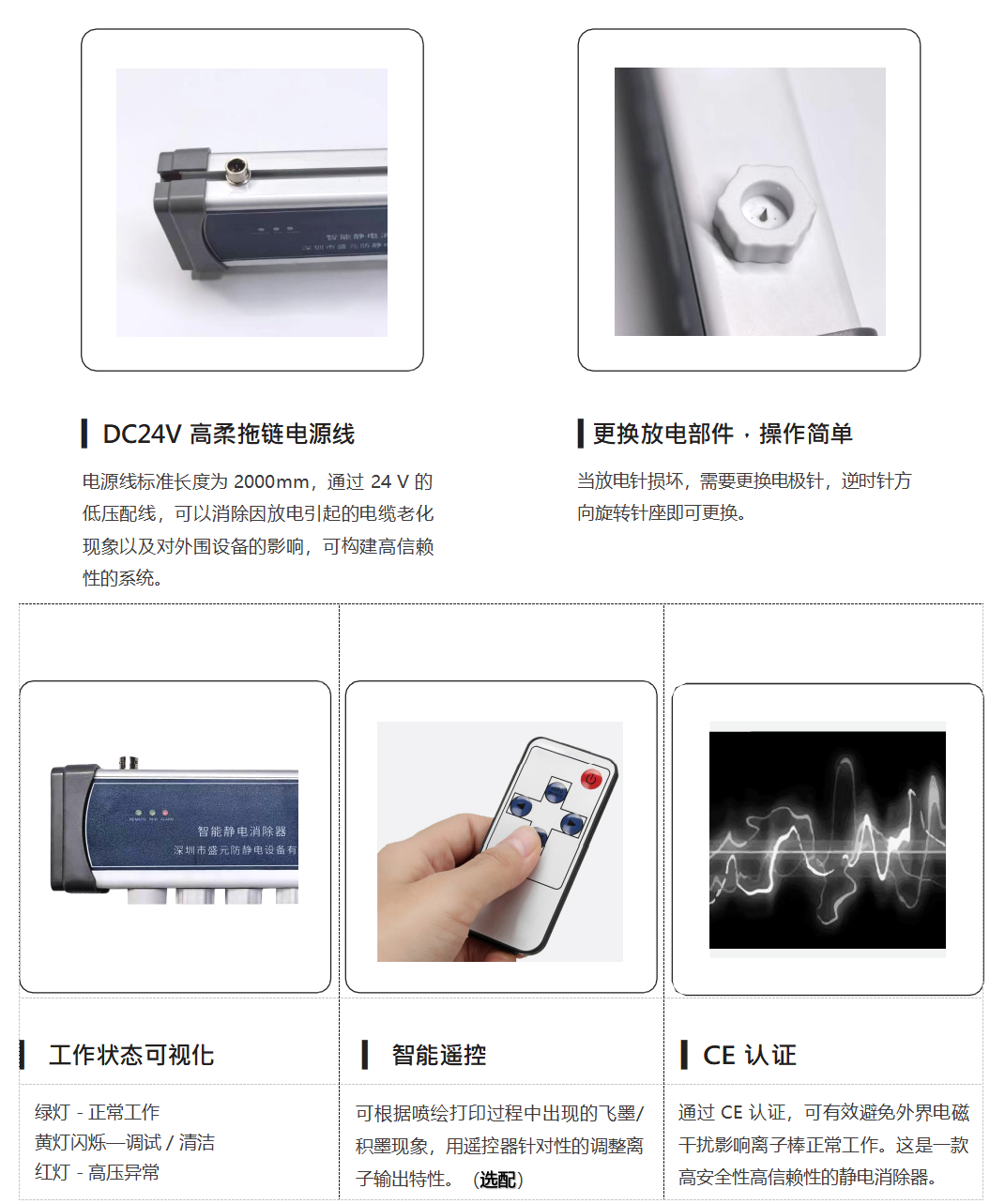

产 品 特 点
注重安全性、易用性、耐用性
产 品 规 格
产品参数/ 产品细节/ 产品尺寸

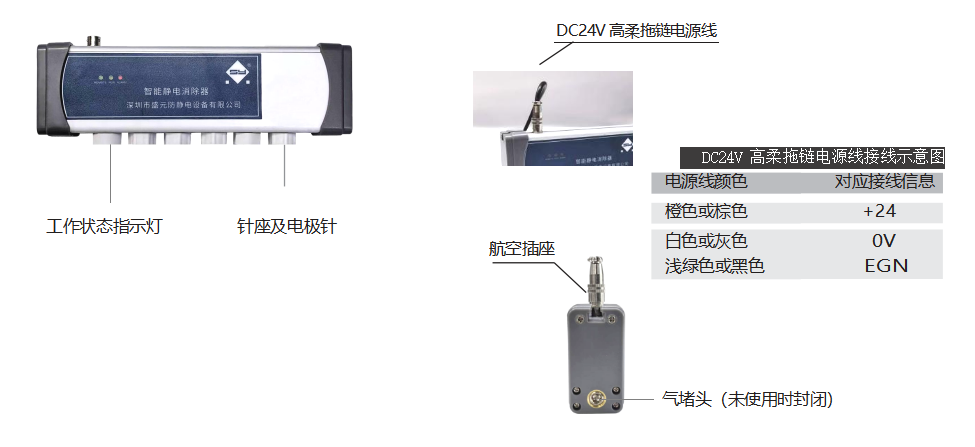

产品细节

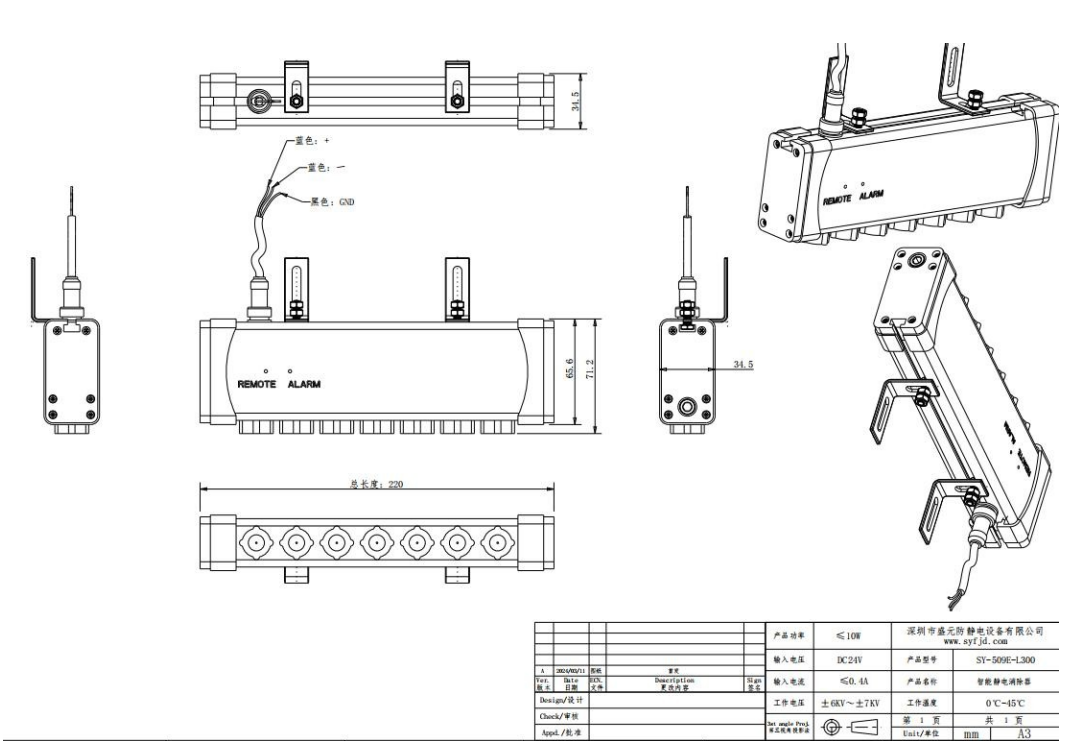

产品尺寸
产品参数
产品型号 | SY-509E-L220 |
输入电压 | DC 24V |
功 率 | ＜ 5W |
输出电压 | ±4000V~±7000V |
离子发射 | 脉冲交流 |
发射电极 | 钨 |
输出频率 | 0.5,1,5,10,30,55,65,105Hz；(出厂设置：55Hz) |
占空因数 | 5%—95% |
消电范围 | L*W*H：{200，225，250 -500mm( 针间距 25mm)}*220*100mm |
安装距离 | 50 → 100mm |
离子平衡 | ≤ |±30V|（AVG） |
消电时间 | ≤ 1S（测试距离 100mm） |
状态指示 | 绿灯 - 正常工作，黄灯闪烁—调试 / 清洁，红灯 - 高压异常 |
清洁时间 | 默认 15 天 |
工作温度 | 0℃ -50℃ |
工作湿度 | ＜ 70% |
外形尺寸 | L*W*H：{220mm( 针间距 25mm)}*34.5*71.2mm |
棒体材质 | 阻燃 ABS、SUS、W |
包装附件 | M5-12*12*4 螺母；DC24V 高柔拖链电源线 2000mm |
质保年限 | 1 年 |
认证证书 | CE |
产 品 使 用
使用步骤/ 安装位置/ 包装附件

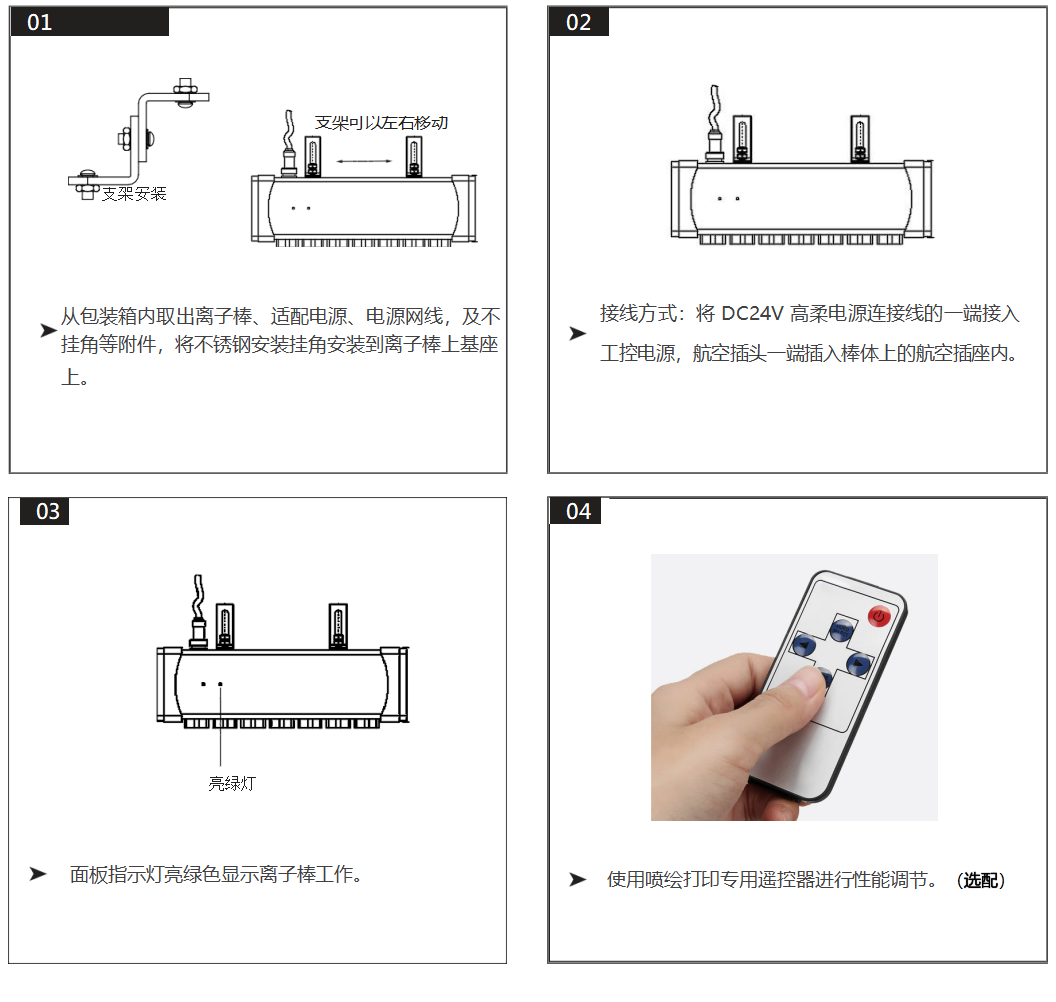

产品使用步骤

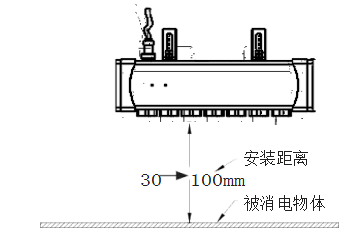

产品安装位置
使用离子棒时，应将其放置于消除静电的工作域内，安装角度应垂直于带电体表面。安装距离可根据各自静电安全及工艺管控要求。（出厂设置是F000,如需调节离子平衡值，可参考面板的按键调节，如果想看调整结果，需配合平板静电测试仪）
离子棒条形接地电极不允许覆盖他物。

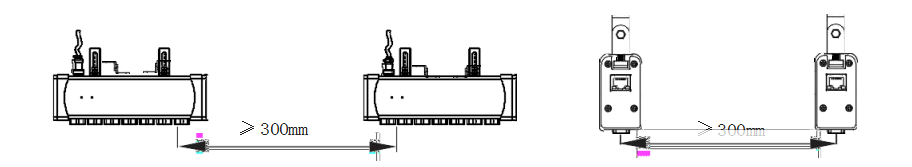

两根离子棒并排安装间隔 300mm 以上为宜。

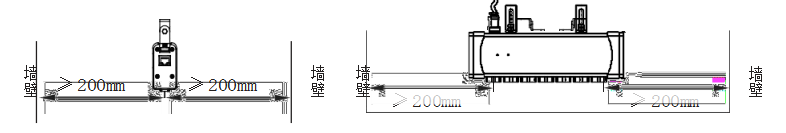

距离墙壁等障碍物 200mm 以上为宜。

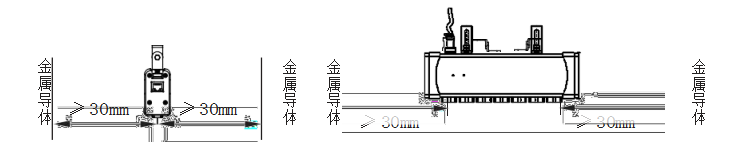

离子棒放电极周围应至少远离金属导体、金属接地体 30mm 以上，设备必须可靠连接接地线。
离子棒安装角度可调整：
包装附件
品名 | 图片 | 料号 | 规格 |
带航空插头三芯高柔电源线 |
| SY509E001 | 标配 2 m（现场可定制） |
四方螺母 |
| SY509E002 | M5*12*12*4 |
放电针组件 |
| SY509E003 | —— |
遥控器（选配） |
| SY509E005 | 绿白蓝打印 3 模式 |
安全警示
在安装和使用本设备之前请仔细阅读使用说明书。
整套设备在使用过程中，必须可靠连接交流设备地，联地电阻小于 1 欧姆，否则易导致离子棒异常甚至损坏。
不宜在＞ 70% 湿度环境中使用本设备。严禁在易燃和易爆环境中使用本设备。
严禁擅自拆卸产品，内部维护和修理必须由专业人员进行。
产品工作时严禁沾染液体，否则会发生异常，导致触电或火灾。检查或更换产品时，须关闭电源，否则可能会造成触电或火灾。
产品专为除静电而设计，严禁做其它用途，任何非正常使用可能会造成机器故障、触电、火灾等隐患。通电状态下，严禁触碰电极针，否则易造成故障和触电事故。
放电针为尖锐金属物，请小心使用。
产品通电前，请检查所配电源规格，任何不符合规格的电源供电会给产品造成损坏甚至故障。
请定期检查产品电源线 / 通信线，如有破损请立即更换，否则易造成漏电、通信不良、工作异常等问题。
故障解决方案
NO. | 出现的问题 | 可能的原因 | 解决方案 |
1 | 面板指示灯不亮 | 电源线接触不良 | 确认电源线是否完好及连接稳固 |
电源不匹配 | 确认电源规格型号 （如：INPUT：100—240VAC 50/60Hz； OUTPUT：24VDC 2000mA——可用） |
2 | 除电性能明显下降 | 放电针污染及损坏 | 清洁或更换放电针 |
放电座是否旋紧 | 确认旋紧放电座 |
离子棒设置方位不妥 | 确认最佳安装位置 |
3 | 除电性能降低 | 离子棒周围存在导体或其它离子棒 | 移除（动）导体或其它离子棒 |
4 | 面板指示灯亮红灯 | 电磁干扰 | 关闭电源开关 / 拔掉电源连接线，重启动离子棒 |
非正常放电 | 确认安装位置及远离周围导体 |
高压模组无供电 | 返厂维修 |
高压模组损坏 | 返厂维修 |
5 | 无法消电 | 高压模组损坏 | 返厂维修 |
主板芯片损坏 | 返厂维修 |
接地不良 / 无接地导致的主板芯片故障 | 检查离子棒及厂房设备接地情况 |
6 | 产品冒烟或烧损 | 高压模组损坏或放电座绝缘损坏 | 返厂维修 |
维修保养
为保证该产品性能的良好，应根据使用环境及所需静电防护要求，及时清理、维护，即：用静电毛刷、无尘棉签、无尘布蘸取无水酒精轻轻地清除放电极、放电插座和金属放电体上的积碳物，其性能会有明显的提高。注意：
A、必须在切断电源 10 分钟后操作。
B、离子棒在使用过程中，当针尖出现积灰或白色生成物时，须进行清洁。当使用毛刷不能达到清洁要求时，可使用无尘棉签蘸取无水酒精清洗。
C、清洁后，必须等酒精完全挥发后，再通电工作，不能使用其它任何有机溶剂清洁棒体。
棒体面板上的电源插入端口的开关工作指示灯如熄灭不亮，应停止使用，并经专业维护人员检查修复，待检测电性能指标正常后方可使用。
售后报务
盛元静电消除器出厂前经过严密的测试检验、老化处理，性能完全达到使用说明所标注的相关指标。
盛元对用户作如下承诺：从购买之日起一年内，本公司免费修理或更换任何经本公司检查已经具有缺陷的零部件。但此项承诺不适用以下情况：
(1)设备被错误使用、安装；
(2)使用过程中的疏忽、意外所致的损坏；
(3)自行改动、拆装或已经其他非盛元公司授权的服务部门维修过。
合金电极属易耗品，不属保修范围，本公司为客户维修时须收费更换。
除上述规定的部件修理或更换外，盛元不承担任何因产品错误使用而产生的相关责任。
