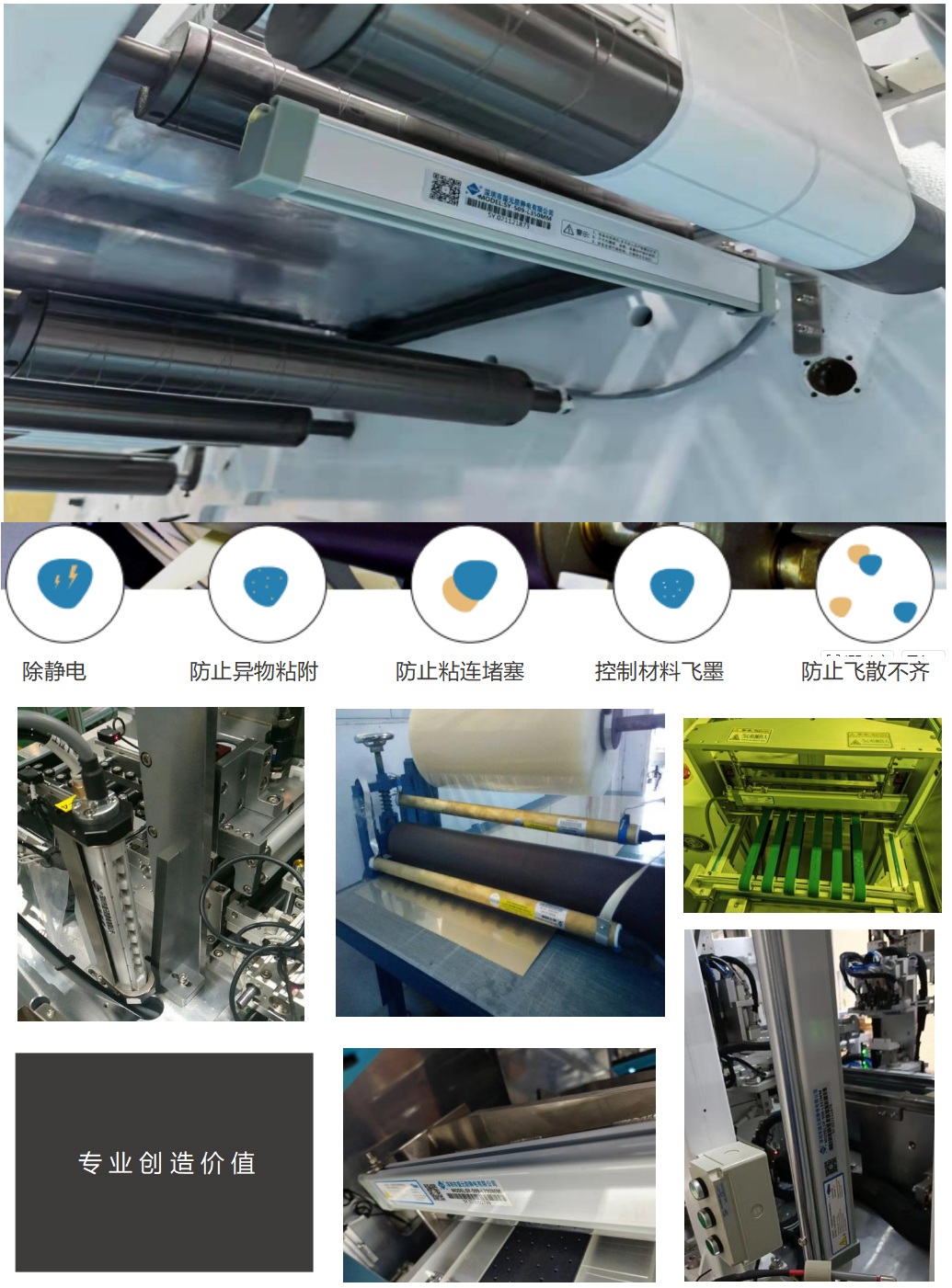

产品适用于纺织、塑胶、薄膜、印刷行业
有效解决因静电产生的问题
安 全 高 效 除 静 电
让远离静电困扰，还你一个干净的生产环境

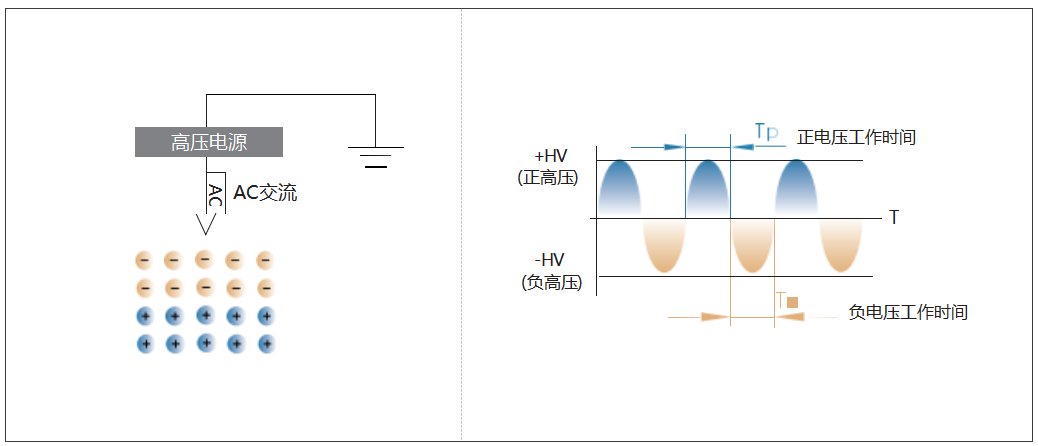

AC 交流工作方式
SY-509 静电离子棒采用交流高压，通过阻抗耦合器件作用于专用发射电极，使空气分子电离，产生正、负离子；并 通过压缩空气使之被输送到被消除静电物体表面，中和正、负静电电荷，达到高效、可靠消除静电的目的。

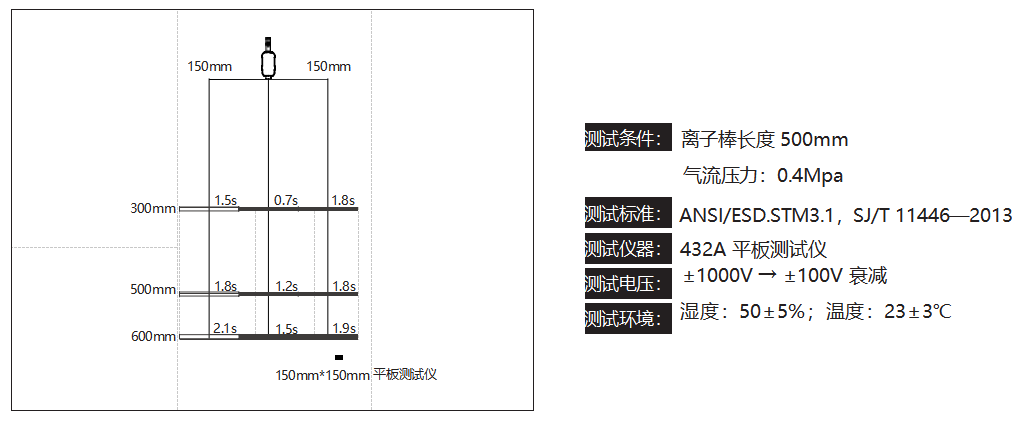

消电能力

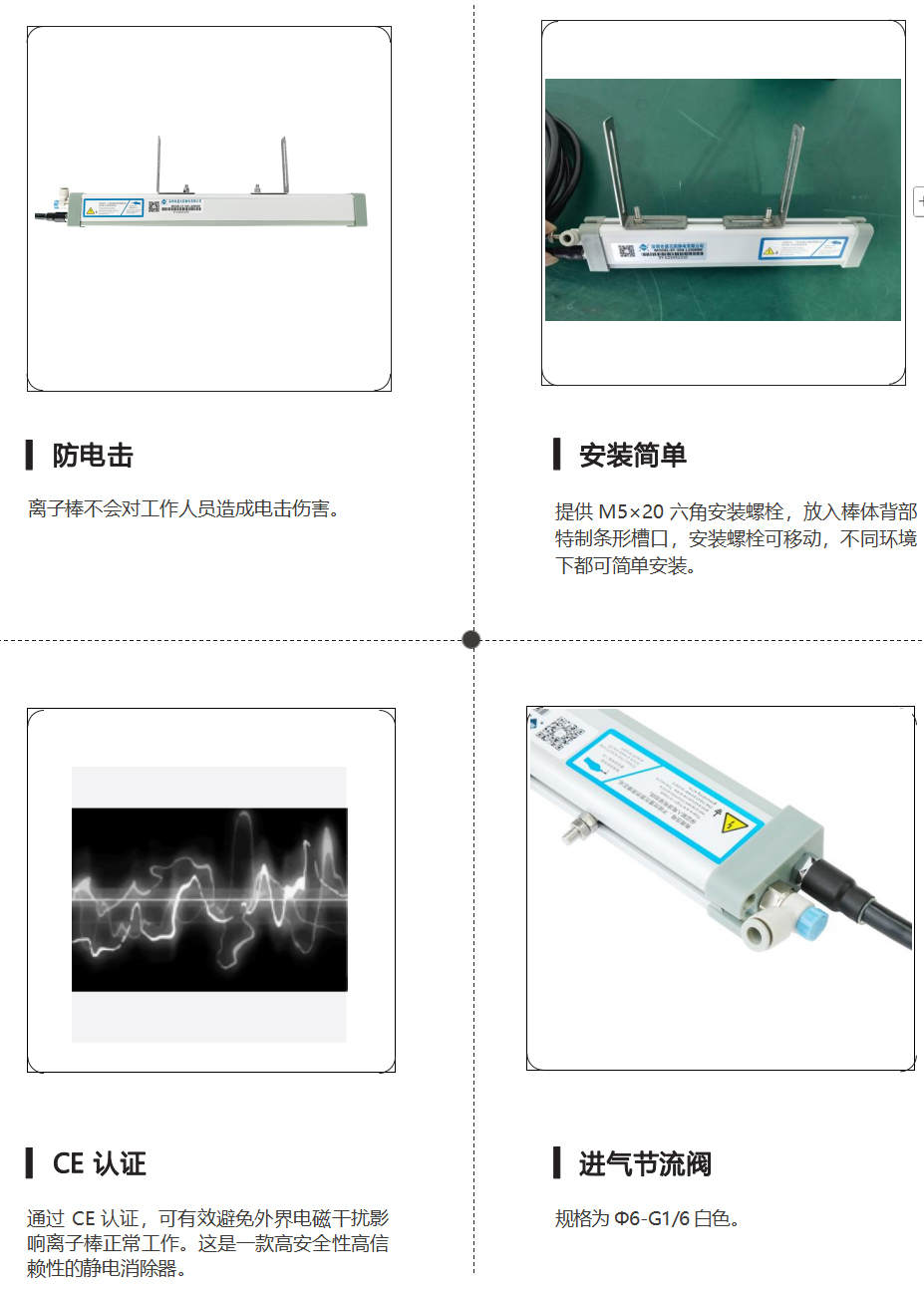

产 品 特 点
注重安全性 、 易用性 、 耐用性
产 品 规 格
产品细节 / 产品参数 / 产品尺寸
产品参数
型 号 | SY-509 |
工作电压 | 单根棒长＜ 1m 或 两根棒长相加＜ 1m：AC5600V 单根棒长≥ 1m 或 两根棒长相加≥ 1m：AC6800V |
功 率 | 10W |
离子发射 | 交流 |
发射电极 | 不锈钢（钨） |
放电结构 | 电阻耦合 |
消电范围 | L*W*H(150mm → 3000mm)*300mm*600mm |
安装距离 | 100 → 600mm |
消电速度 | ≤ 2.5S(工作距离 300mm，气流压力 0.3MPa) |
离子平衡 | ≤ |±50V| (AVG) |
气流压力 | ≤ 0.6MPa |
带节流阀 气源接头 | Φ6-G1/6 灰白色 |
工作温度 | 0℃ - 50℃ |
工作湿度 | ＜ 70% |
外形尺寸 | L*W*H(150mm → 3000mm)*22mm*33mm |
棒体材质 | 阻燃 PVC、SUS |
安装附件 | M5×20 六角安装螺栓 |
配套电源 | SY-700B/SY-700E |
高压连接线长度 | 2.5m(可按要求定制，最长尺寸 10m) |
质保年限 | 1 年 |
认证证书 | CE |
产 品 规 格
产品细节 / 产品参数 / 产品尺寸

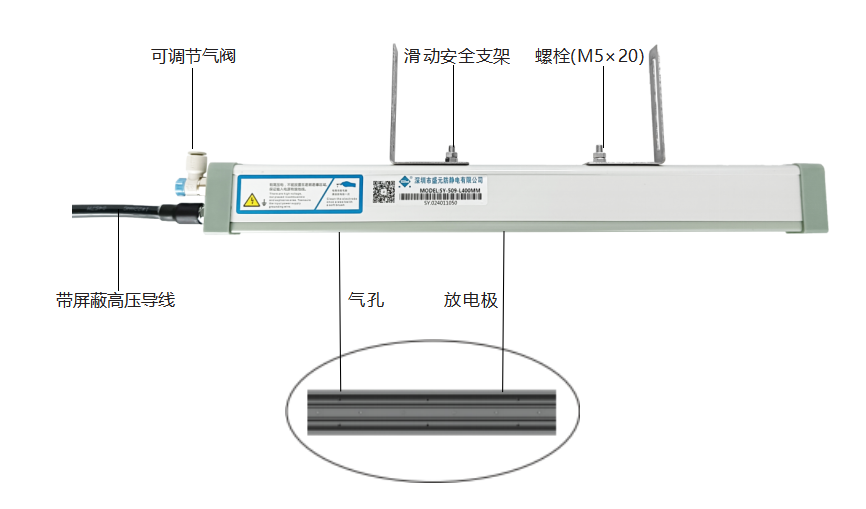

产品细节

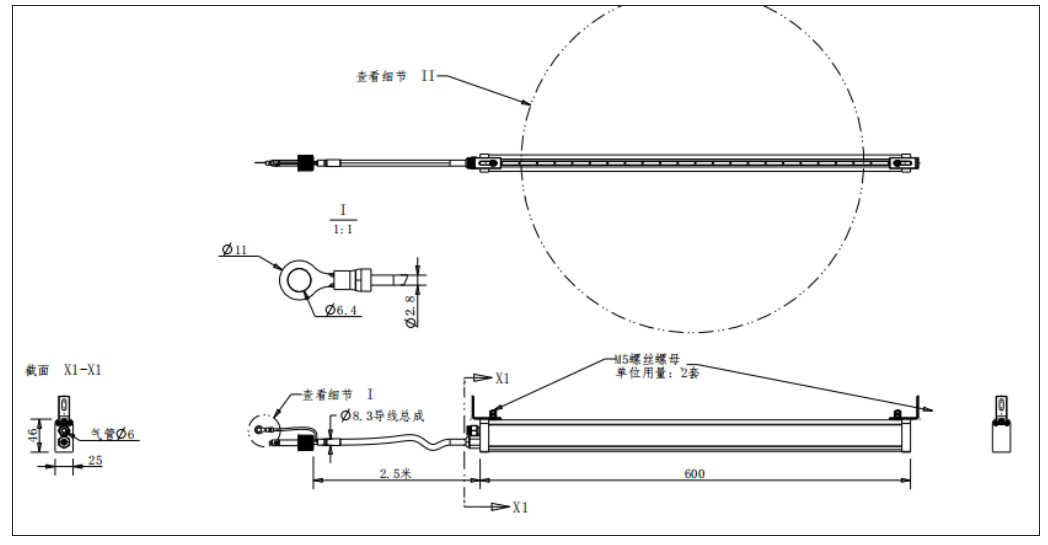

产品尺寸
产 品 使 用
使用步骤 / 安装位置 / 包装附件

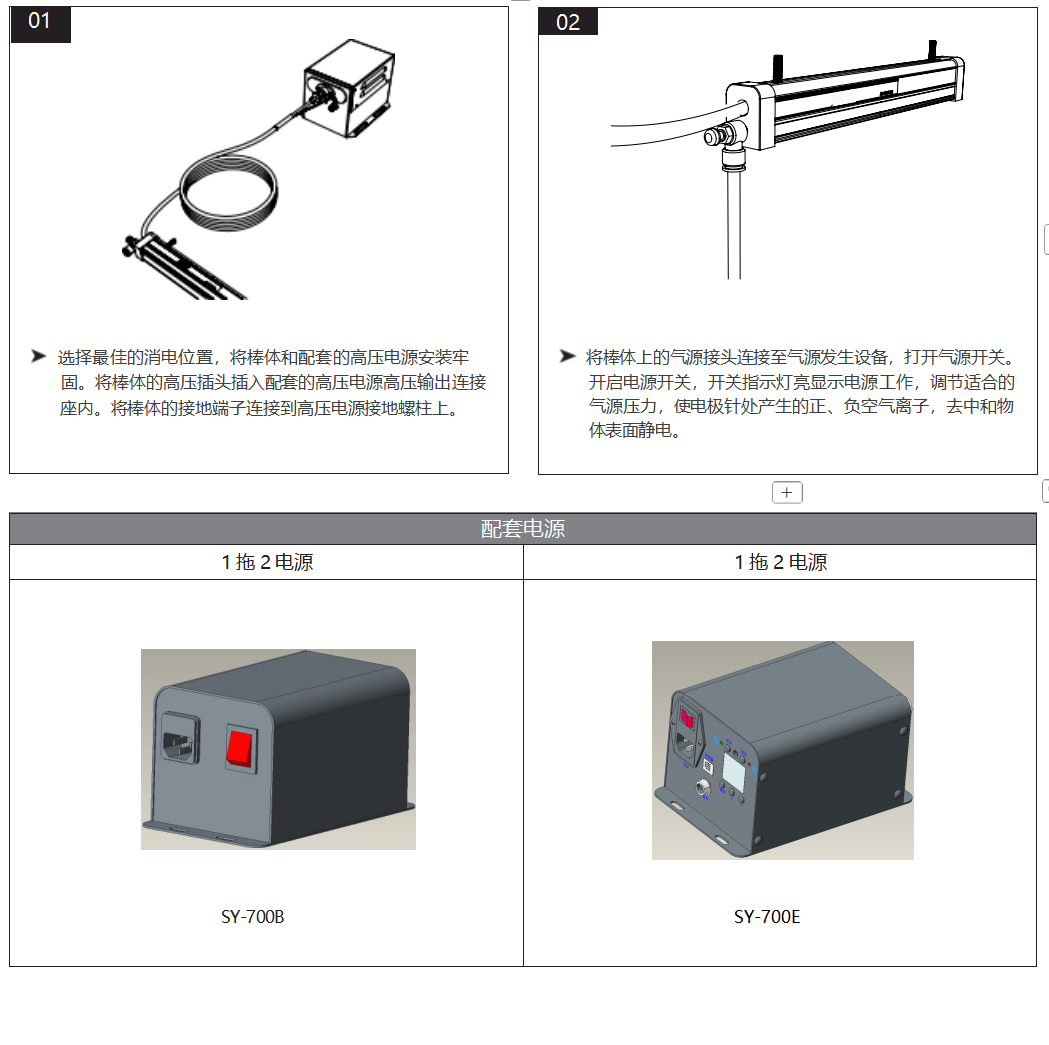

产品使用步骤

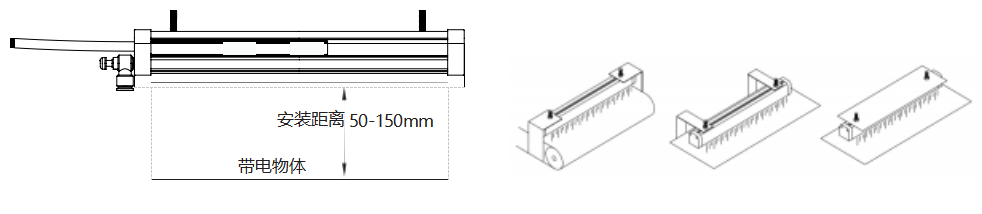

产品安装位置
经过对现场工况环境的静电检测，选择最佳的消电位置，将棒体和配套的电源适配器安装牢固。(距被消静电物体表
面约 100~300mm 处为佳)安装角度应垂直于带电体表面。
离子棒条形接地电极不允许覆盖他物。

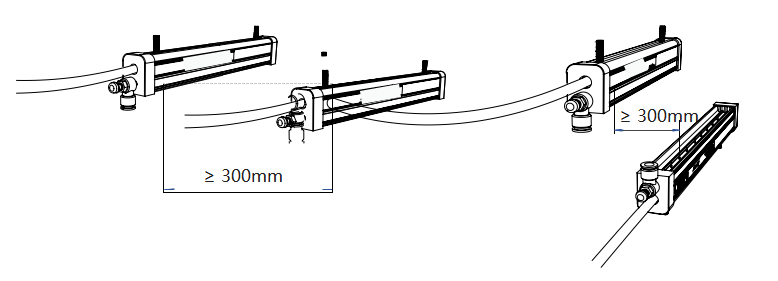

两根离子棒并排安装间隔 300mm 以上为宜，如果要面对面安装，两根离子棒需错开 300mm 以上为宜。

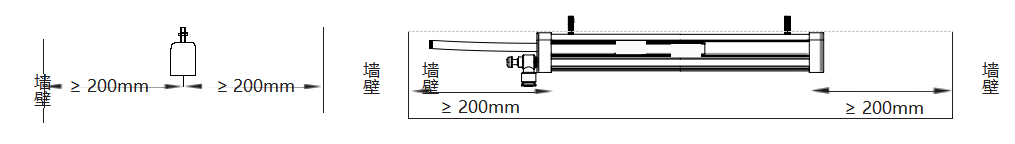

距离墙壁等障碍物 200mm 以上为宜。

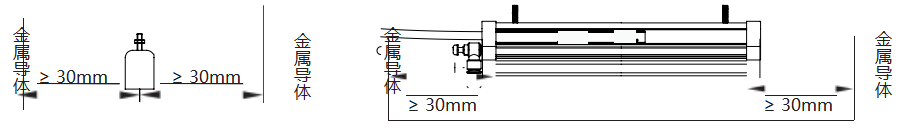

为离子棒安全使用，离子棒放电极周围应至少远离金属导体、金属接地体 30mm 以上，棒体必须可靠连接接地线，接 地电阻小于 4 欧姆。
包装附件
品名 | 图片 | 料号 | 规格 | 数量 |
镀锌六角螺栓 |
| 1SL00520X
| M5*20 安装螺栓 | 2pcs，根据离子棒长度相应增加 |
进气节流阀 |
| 3JTQF0801
| 标配 φ6mm，可选 φ8mm | 1 |
安全警示
在安装和使用本设备之前请仔细阅读使用说明书。
整套设备在使用过程中，必须可靠接地，接地电阻小于 4 欧姆；否则易导致离子棒异常甚至损坏。
不宜在＞ 70% 湿度环境中使用本设备。
严禁在易燃和易爆环境中使用本设备。
严禁擅自拆卸产品，内部维护和修理必须由专业人员进行。
产品工作时严禁沾染液体，否则会发生异常，导致触电或火灾。
检查或更换产品时，须关闭电源，否则可能会造成触电或火灾。
产品专为除静电而设计，严禁做其它用途，任何非正常使用可能会造成机器故障、触电、火灾等隐患。 通电状态下，严禁触碰电极针，否则易造成故障。
放电针为尖锐金属物，请小心使用。
产品通电前，请检查所配电源规格，任何不符合规格的电源供电会给产品造成损坏甚至故障。
请定期检查产品电源线，如有破损请立即更换，否则易造成漏电、工作异常等问题。
故障解决方案
NO | 出现的问题 | 可能的原因 | 解决方案 |
1 | 除电性能明显下降 | 放电针污染及损坏 | 清洁或更换离子棒 |
离子棒设置方位不妥 | 确认最佳安装位置 |
2 | 除电性能降低 | 离子棒周围存在导体或其它离子棒 | 移除(动)导体或其它离子棒 |
3 | 无法消电 | 高压连接线损坏 | 返厂维修 |
离子棒绝缘损坏 | 返厂维修 |
接地不良 / 无接地 | 检查离子棒及厂房设备电气接地情况 |
4 | 产品烧损 | 离子棒绝缘损坏 | 返厂维修 |
维修保养
为保证该产品性能的良好， 应根据使用环境及所需静电防护要求， 及时清理、维护， 即：用静电毛刷、无尘棉签、无 尘布蘸取无水酒精轻轻地清除放电极、棒体上的积碳物，其性能会有明显的提高。注意：
A、必须在切断电源 10 分钟后操作。
B、离子棒在使用过程中，当针尖出现积灰或白色生成物时，须进行清洁。当使用毛刷不能达到清洁要求时，可使用 无尘棉签蘸取无水酒精清洗。
C、清洁后，必须等酒精完全挥发后，再通电工作，不能使用其它任何有机溶剂清洁棒体。
D、发现离子棒出现烧损现象，应停止使用，并经专业维护人员检查修复，待检测电性能指标正常后方可使用。
E、建议定期对棒体进行清洁，清洁周期为1个月，具体周期根据使用环境调整。
售后服务
SY-509 气源型防电击交流离子棒出厂前经过严密的测试检验、老化处理， 性能完全达到使用说明所标注的相关指标。 盛元公司对用户作如下承诺： 从购买之日起一年内， 本公司免费修理或更换任何经本公司检查已经具有缺陷的零部件。 但此项承诺不适用以下情况：
(1) 设备被错误使用、安装；
(2) 使用过程中的疏忽、意外所致的损坏；
(3) 自行改动、拆装或经其他非盛元公司授权的服务部门维修过。
合金电极属易耗品，不属保修范围。
除上述规定的部件修理或更换外，盛元公司 不承担任何因产品错误使用而产生的相关责任。
