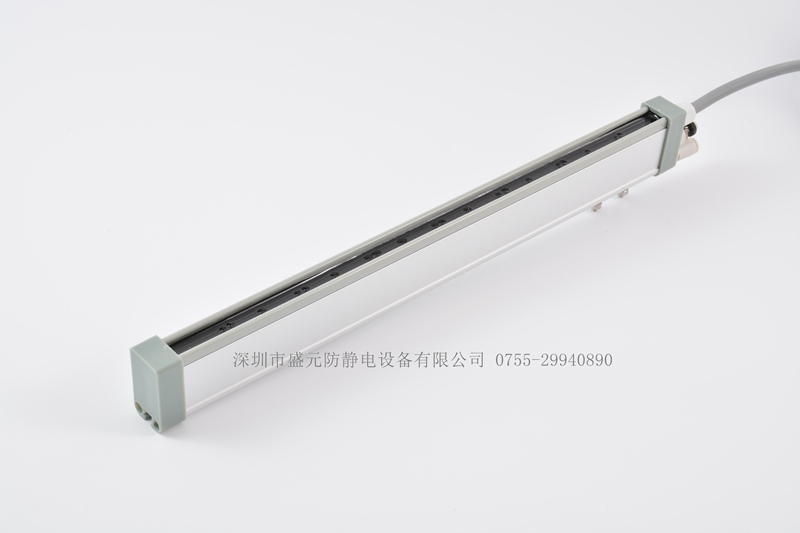

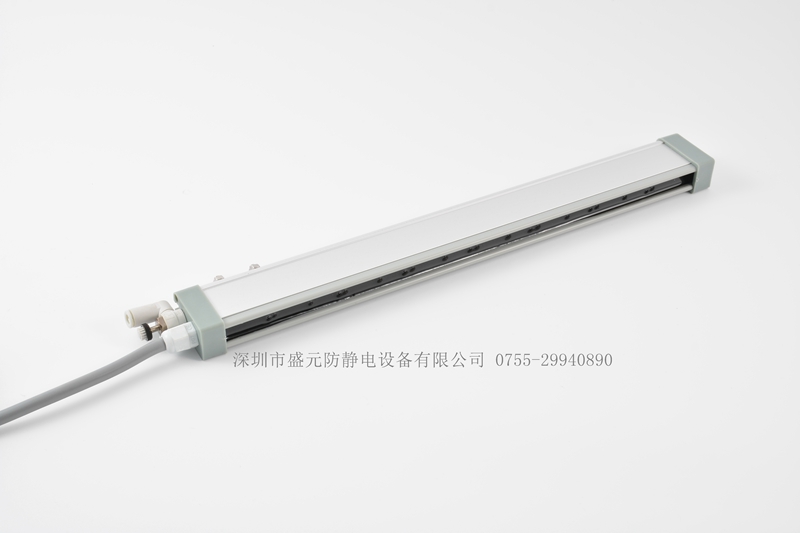

新型方形高效除静电棒 SY-509

◆ 产 品 概 述

SY-509高效除静电棒是新一代的物体表面静电消除装置。可选择连接或不连接压缩空气工作，未连接压缩空气的消除静电距离物体建议在30-150mm以内；连接压缩空气的消除静电距离建议在50mm到1米以内；距离物体越近除静电速度越快。它是一种固定式的除静电设备，需要配套对应的电源发生器才可使用。

工作原理：通过阻抗耦合器件作用于专用发射电极，使空气分子电离，产生大量的正负电荷；并输送至被消除静电物体表面，中和正、负静电电荷，达到物体表面接近不带静电的目的。由于静电易吸附灰尘，除静电后产品表面不易吸附灰尘。可广泛应用于薄膜、印刷、塑胶，无纺布及薄片料加工、分切、卷料等场面下除静电。

产品特点：
1、外壳为铝合金型材，外观精美。

2、全密封结构，不易污染，不易损坏，使用寿命更长。
3、在高电压、微电流（μ A 级）状态下工作。

3、具有防电击功能，避免人体意外触碰导致伤害。

4、自由选择连接压缩空气，消除静电速度快。
5、棒体背部特制条形槽口，安装螺栓可移动。

5、长度可以按客户的要求定做。

◆ 技 术 参 数

◆测 试 结 果

* 测试仪器使用ME268A静电综合测试仪测试结果为准。

*测试依据IEC-61340-5-1 A.6

*测试的数据会因周围的温度变化而有差异。

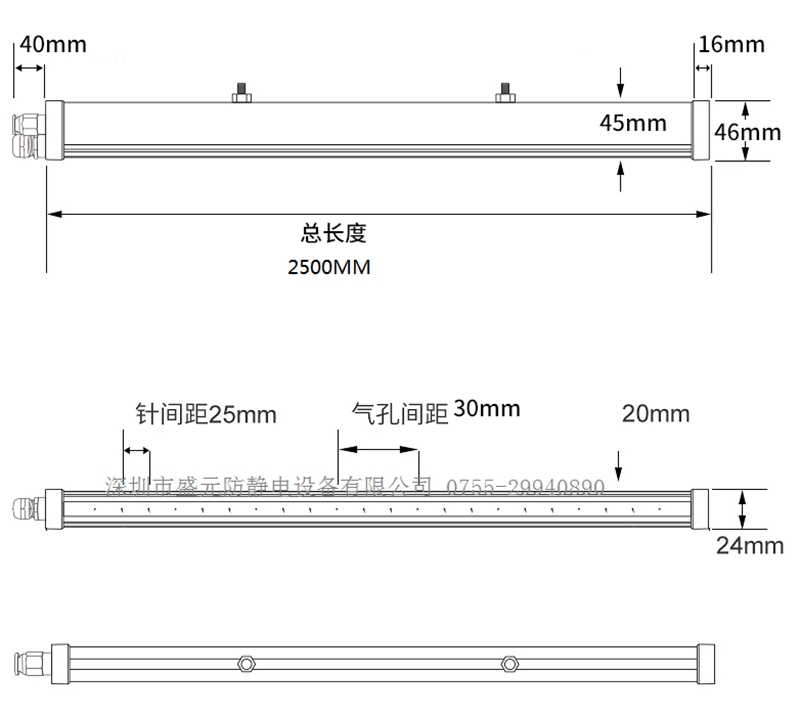

◆外形尺寸图：

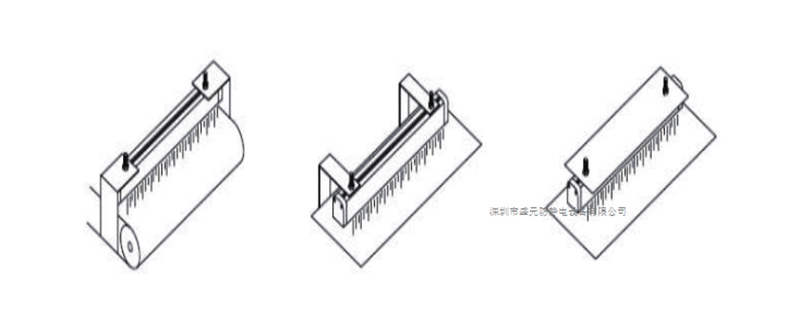

◆安装示意图

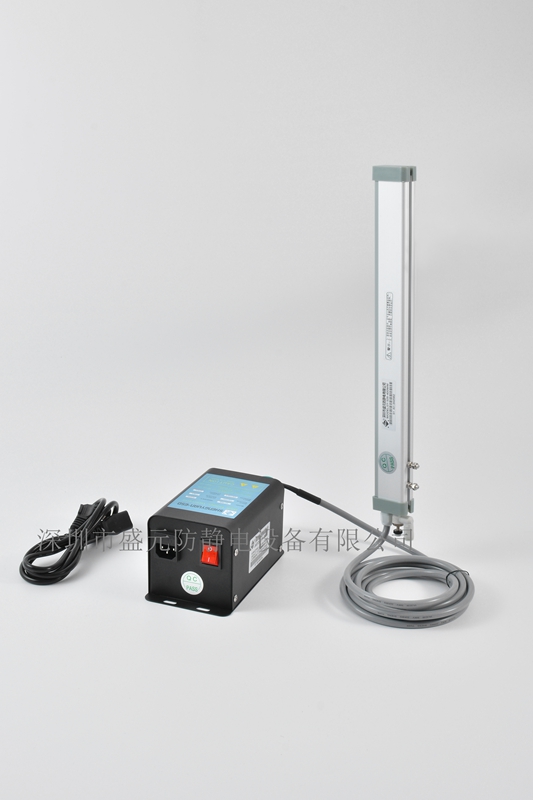

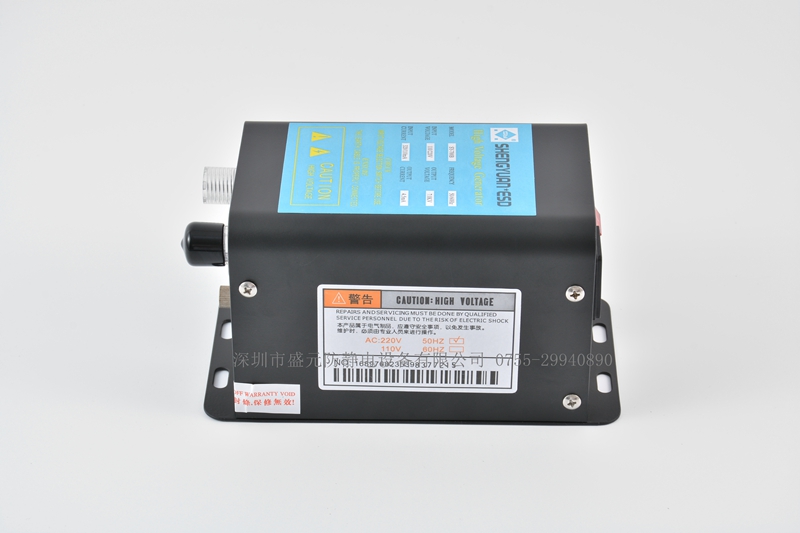

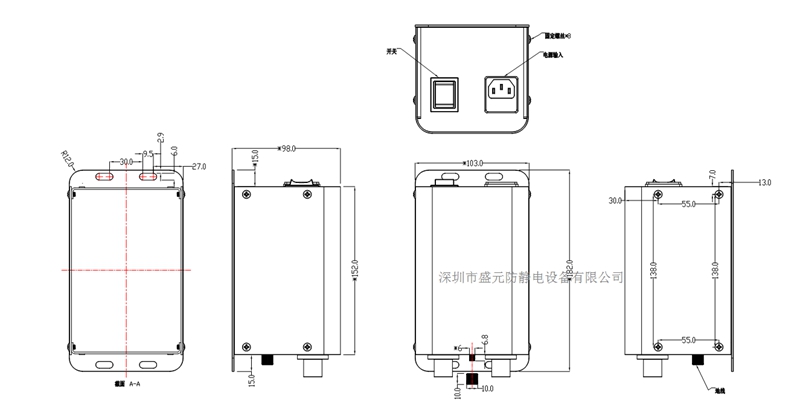

◆电源适配器外形图及尺寸图

◆ 安 全 警 示

1. 在安装和使用本设备之前请仔细阅读使用说明书。

2. 整套设备在使用过程中，必须可靠接地，接地电阻小于 4 欧姆；否则易导致离子棒异常甚至损坏。

3. 不宜在＞70%湿度环境中使用本设备。

4. 严禁在易燃和易爆环境中使用本设备。

5. 严禁擅自拆卸产品，内部维护和修理必须由专业人员进行。

6. 产品严禁触碰水渍，否则会发生异常，导致触电或火灾。

7. 检查或更换产品是，须关闭电源，否则可能会造成触电或火灾。

8. 产品专为除静电而设计，严禁做其它用途，任何非正常使用可能会造成机器故障、触电、火灾等隐患。

9. 通电状态下，严禁触碰电极针，否则易造成故障和触电事故。

10. 放电针为尖锐金属物，请小心使用。

11. 产品通电前，请检查所配电源规格，任何不符合规格的电源供电会给产品造成损坏甚至故障。

12. 请定期检查产品电源线，如有破损请立即更换，否则易造成漏电、工作异常等问题。

◆ 使 用 与 安 装

1、安装使用指导：

(1) 选择最佳的消电位置，将棒体和配套的高压电源安装牢固。

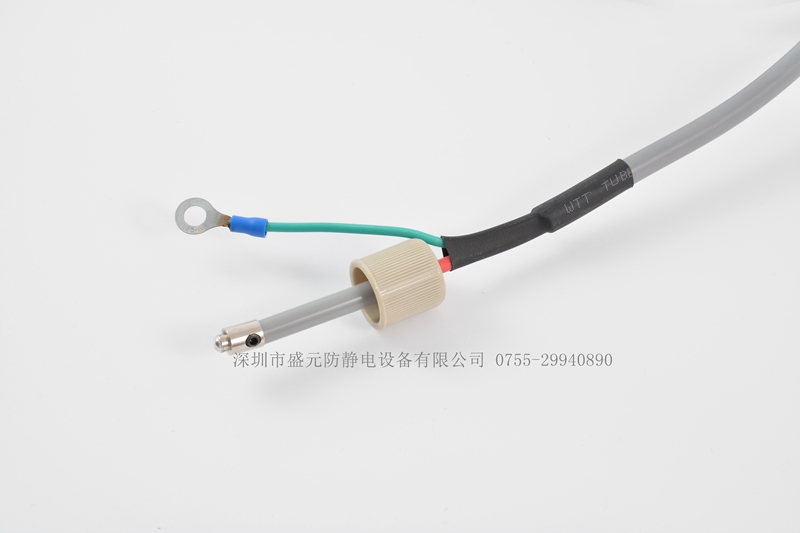

(2) 将棒体的高压插头插入配套的高压电源高压输出连接座内。

(3) 将棒体的接地端子连接到高压电源接地螺柱上。

(4) 开启电源开关，开关指示灯亮显示电源工作，电极针处将产生正、负离子，去中和物体表面静电。

2、 技术提示

(1) 使用离子棒时，应将其放置于被消除静电的工作区域内，（距被消静电物体表面约 30~100mm 处为佳） 安装角度应垂直于带电体表面。

(2) 离子棒放电极周围应至少远离金属导体、金属接地体 75px 以上，棒体必须可靠连接接地线。

(3) 离子棒表面不允许覆盖他物。

(4) 两根离子棒并排安装间隔 250px 以上为宜，距离墙壁等障碍物 500px 以上为宜。

(5) 故障解决方案：

NO 出现的问题 可能的原因 解决方案

1 除电性能明显下降

放电针污染及损坏 清洁或更换离子棒

离子棒设置方位不妥 确认最佳安装位置

2 除电性能降低 离子棒周围存在导体或其它离子棒 移除（动）导体或其它离子棒

3 无法消电

高压连接线损坏 返厂维修

离子棒绝缘损坏 返厂维修

接地不良/无接地 检查离子棒及厂房设备电气接地情况

4 产品烧损 离子棒绝缘损坏 返厂维修

◆ 维 护 保 养

1、 为保证该产品性能的良好，应根据使用环境及所需静电防护要求，及时清理、维护，即：用静电毛刷、 无尘棉签、无尘布蘸取无水酒精轻轻地清除放电极、棒体上的积碳物，其性能会有明的提高。

注意：

A、 必须在切断电源 10 分钟后操作。

B、 离子棒在使用过程中，当针尖出现积灰或白色生成物时，须进行清洁。当使用毛刷不能达到清洁要 求时，可使用无尘棉签蘸取无水酒精清洗。

C、 清洁后，必须等酒精完全挥发后，再通电工作，不能使用其它任何有机溶剂清洁棒体。

2、 发现离子棒出现烧损现象，应停止使用，并经专业维护人员检查修复，待检测电性能指标正常后方可使 用。

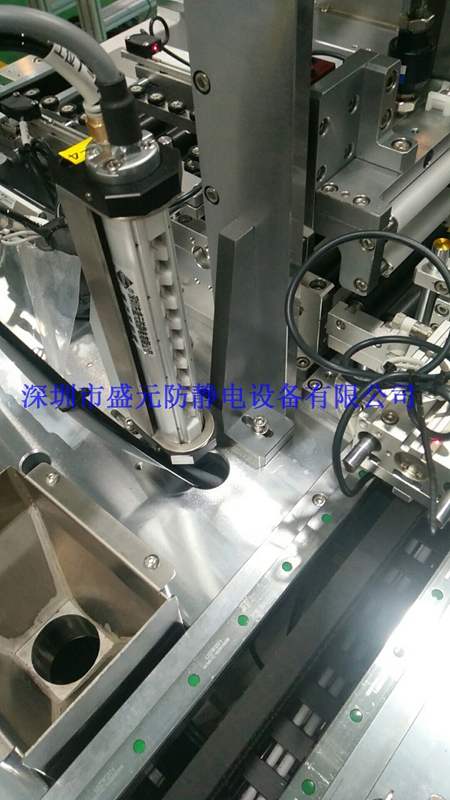

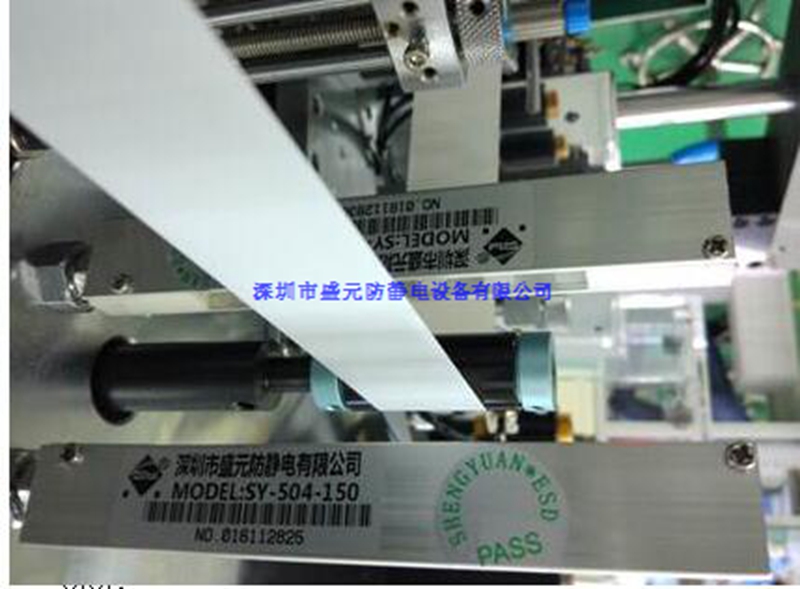

工程案例

产品操作使用示意图：
